CoilTOOLS系统:一站式连续油管工具&方案 有求必应

CoilTOOLS系统:一站式连续油管工具&方案 有求必应

CoilTOOLS系列产品包含CoilFLATE连续油管过油管膨胀式封隔器、Vantage模块化CT测井头系统、回收和打捞工具、Discovery MLT分支井重入系统等四大产品类别,该系统提供了一种一站式的连续油管方案,可以满足所有井下设备的作业需求。

来自 | Schlumberger
编译 | 白小明 吴海君

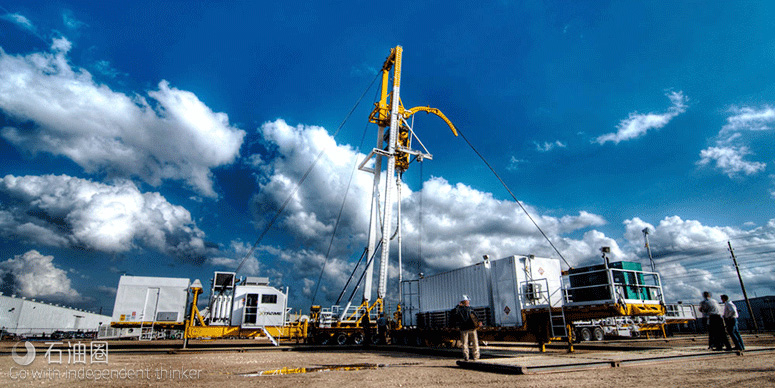

实施连续油管技术必须使用先进的连续油管工具。斯伦贝谢的CoilTOOLS系列连续油管干预工具和方案适用于各种标准的井底钻具组合。该系统包括螺杆头、连接检查工具、阀式断开总成、铰接短节、刚性及液压扶正器、固定及旋转冲洗工具、定位短节、仪表载体以及全套的井下阀。

CoilFLATE连续油管过油管膨胀式封隔器

化学敏感性&高温环境层间隔离

CoilFLATE过油管膨胀式封隔器针对极端条件设计,增强了工具的层间隔离能力,可以用到之前不可行的、具有化学敏感性的高温作业环境中。CoilFLATE封隔器可以使用连续油管或普通油管下入,这就避免了修井机的使用,还可以在不压井的情况下实施补救措施,可用于直井、斜井或水平井。

永久或临时性隔离井眼不同区域

通过部署CoilFLATE封隔器,作业人员可以永久或临时性地隔离工具下入的区域,然后进行油管完整性测试、井口测试以及裸眼井和套管井的笼统压力测试。该封隔器具有耐化学品腐蚀的能力,可以选择性地泵入处理液体进行酸化、控水和化学处理。

设计健全 封隔器稳定坐封

CoilFLATE封隔器设计独特,坐封后能够稳稳地固定在原位,膨胀元件的膨胀率较大(在34.5MPa压力下为2:1,在13.8MPa压力下为3:1),可形成可靠的高压密封。封隔器的这种设计可以延长设备在高温(高达190.6℃)和各种化学环境下的作业时间。

HPHT系统精确控制深度

通过关联套管节箍的测井数据,CoilFLATE封隔器的高温高压(HPHT)系统可以精确控制封隔器的下入深度,优化封隔器定位系统。

Vantage模块化CT测井头系统

节约安装&作业时间

Vantage模块化CT测井头系统,有1-11/16和2-1/2in两种尺寸,主要用于实现电缆连续油管标准化的连接。其可靠性的增强、模块化设计带来的可互换性以及独特的卡口式CT连接器设计都可以减少安装时间。其过流能力可达3 bbl/min,加快了作业速度,相应地也就减少了作业时间。

即插即用式连接组件

Vantage系统采用模块化即插即用式连接,保证了工具的物理连接和通电性。这种连接可以快速更换,能够减少非生产时间。CT在插入到注入头链条之前,CT的卡口连接器和电缆封端工具可以将电缆连接预先封端。Vantage系统无需维护便可多次入井进行作业。

延长CT头寿命

Vantage系统的额定工作压力为93.1MPa,最高温度为190.6℃,最大抗拉强度为177.9kN。Vantage系统采用高强度、耐腐蚀的合金材料,避免了过度冲蚀和磨损等情况的出现,使其成为海上、陆地、沙漠和北极等环境下油井、气井和注入井的理想选择。

回收和打捞工具

回收和打捞工具连接到落井或有意下入的工具上,然后使用管柱将其起起出。CoilTOOLS系统采用了两种主要的打捞颈:内GS形捞矛和外JDC形捞矛。

这些打捞工具主要用于捞取设计时未曾考虑到需要打捞的井下工具,如没有啮合剖面的工具。多数情况下,井下工具主要为落物、断裂的工具串,或断裂的连续油管,必须从这些工具内部或外部将其抓住。竖立在井底的杆类或柱类工具可以使用打捞筒;管柱或其它大内径工具可以使用捞矛打捞。打捞筒和捞矛都是通过吃入落鱼的金属材质来将其抓住的。

所有的回收工具、多数的捞矛和打捞筒都是可以脱手的,在无法捞起落鱼的情况下,可以选择放弃捞起落鱼。常见的脱手方式有机械式和液压式两种,大多数作业人员更喜欢液压式。但是,在没有液体的气井,或需要控制进入地层的水量时,机械式工具也有其优点所在。没有脱手功能的工具,必须在其上部连接一个安全接头,确保将工具留在井内的风险控制在可接受的范围内。

Discovery MLT分支井重入系统

选择性重入分支井眼

Discovery MLT分支井重入系统可以最大化分支井产能,具有成本效益高、操作简单的优点。当工具进入正确的分支井眼后,系统会向地面发送确认压力信号。

通过调整定向接头或弯头,井下工具可以实时向地面反馈窗口方向,这就节省了大量的时间,可以明显提高重入的首次成功率。

采集井下实时信息

使用Discovery MLT系统,用户可以获得几个基本参数,如工具相对于分支窗口的方向。Discovery MLT系统还可以记录工具之前的指向,通过旋转工具可以获取准确、实时的井下信息。

确认窗口信息后,Discovery MLT系统可以记录窗口方向并监视BHA方向,便于定位其它窗口。

用户可以使用CoilCADE连续油管设计和评估软件确定工作的可行性,并采用CoilCAT连续油管电脑协助处理程序监测和记录实时数据。

应用案例分析Ⅰ:二次弃井

该次连续油管服务采用了2-7/8in连续油管清除了井口塞和桥塞,释放了持续套管压力,打新水泥塞完成了弃井作业,所有的工作在72小时内完成。

挑战

该井位于墨西哥湾,需要进行二次弃井作业,存在套管内憋压和井控等问题。

解决方案

部署CoilTOOLS CT干预工具和方案,使用大外径连续油管,配合带有扶正器的高效磨铣系统,有效地清除井口塞,为二次弃井做好准备。

结果

成功清除了水泥塞并磨穿桥塞,全部作业在72小时内完成,比钻机作业节约了数天时间。

应用案例分析Ⅱ:回收止回阀

成功打捞双向止回阀,在46小时内成功回收不易操作的止回阀,比原计划快3天,避免了大规模的修井作业,节省了72000美元。

挑战

磨铣失败后,成功回收被卡的双向止回阀。

解决方案

研究一种使用CoilTOOLS CT干预工具和方案的工程方法,最大限度地提高打捞作业的效率,同时最大限度地降低成本。

结果

1.在46小时内完成整个打捞作业。
2.避免了高成本、耗时的固井和磨铣作业。
