智能阀门系统 废水处理事半功倍

智能阀门系统 废水处理事倍功半

Rotork近日推出了用于油气行业控制阀门执行器的Rotork主站!

编译 | 惊蛰

Rotork IQ3智能多转式电动执行器已被指定用于开采废水管道控制站。该智能系统位于德克萨斯州西部与新墨西哥州的油田,可以实现单级隔离阀与调节阀的远程操作,从而可以控制高压管网中的采出水流量。为了协助水处理作业,需要自动化阀门技术来控制集水管道中的流量。通过使用太阳能,在没有主电源以启动阀门的区域,该集水管道通常可以延绵数英里。

在远离电网的地区,开发商希望每隔5英里安装一组阀门与控制机构。Rotork设计出将各个太阳能电池板、控制站和Rotork IQ3执行器相结合的解决方案。每个控制站都包含一个IQ3执行器,用于控制12寸或16寸球阀。每个组件都配有太阳能电池板,为24、48或120伏的直流电机供电。

Rotork公司的现场服务部门负责组装太阳能电池板,然后在现场安装与配置系统。自给式太阳能发电站提供了一种高效经济的控制站供电方式,同时无需沿着管道挖掘土地以安装电线,避免了对环境的危害,还降低了安装成本。

强大的太阳能系统为可编程逻辑控制器(PLC)与Rotork IQ3电动阀门执行器提供动力,将污染物从压裂现场输送至集水与处理设施。该系统程序拥有一个功能,如果太阳能系统的电力低于阀门操作所需的水平,则向管道操作员发出低压警报。

Rotork公司的IQ3执行器配有一个获得专利的绝对编码器,可随时提供连续跟踪。即使在断电的情况下,也能够维护与访问执行器的图形界面、远程指示以及数据记录器。太阳能在工业自动化阀门中的应用可以追溯到几十年前,但是在效率与存储方面的技术改进,意味着该技术已成为一个适用于偏远地区的、可靠实用的解决方案。

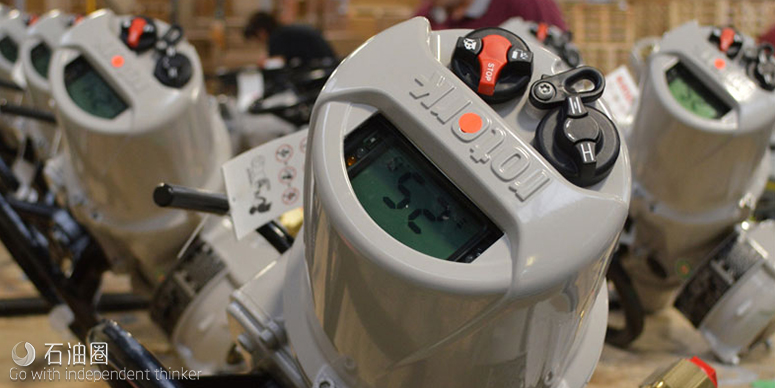

60年来,Rotork公司一直致力于设计可靠、灵活、坚固的阀门执行器与控制系统。该公司延续不断发展的设计理念,设计出新一代IQ多转式与IQT半转式执行器。IQ系列执行器达到了更高的可靠性标准,更易于使用与调试,并且能够提供详尽的阀门与过程控制的作业数据。

凭借革命性的双层堆叠显示屏,用户可以随时获得有操作信息,从而可以对阀门的状态与运行情况,进行无与伦比的数据分析,进而使您能够准确的管理工厂资产。Rotork公司的创新能力是最强的。

新一代产品的优势

  1. 全新直观的用户界面,先进的双堆叠显示屏,具有可配置的数据记录功能;
  2. 钢化玻璃屏幕,可选配保护罩,具有安全蓝牙连接的设置工具;
  3. 可靠性固态控制,减少内部布线与连接,简化扭矩传感器;
  4. 简单可靠的绝对位置传感器,可靠性高,精度高;
  5. 新型推力底座设计,配备可分离变速箱/推力底座;
  6. 先进的实时状态报告;
  7. IQ系列执行器可配备完全定制的插头与插座接口,以实现现场的快速连接与断开。

相比于之前的产品系列,新型系统功能强大,在动力源适用性,适用范围、密封性等方面都得到了改进。此外,还有用于紧急情况的手轮,操作方便的,系统还支持多语言显示状态与设置。数据的采集方便,配备了专用的阀门性能分析的InSight2 PC软件以及高度直观的用户界面。

机械更新包括:1、新型光滑轮辋手轮设计;2、新型手动/自动杠杆设计;3、两阶段手动/自动接合;4、新型“插装”式推力底座; 5、可选配止推式驱动装置。

For English, Please click here (展开/收缩)
