智能旋转导向 精确制导长水平井

智能旋转导向 精确制导长水平井

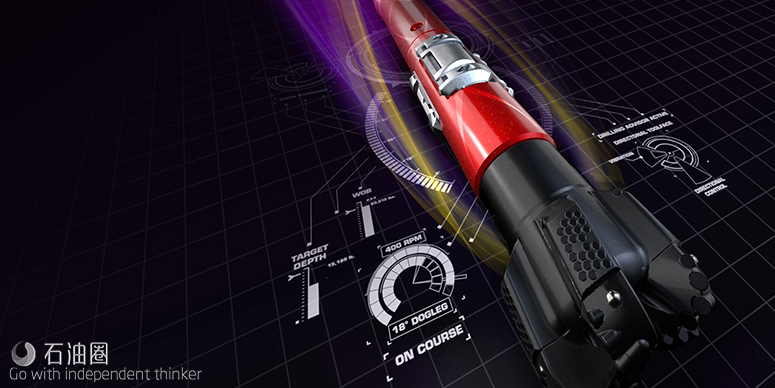

iCruise智能旋转导向系统可提供更快的钻速、精确的导向以及更长的钻进距离!

来自 | Halliburton
编译 | TOM 惊蛰

如今,开发商都追求更有效、可靠、快速的完成水平段钻进,这要求钻井系统能够一趟钻准确地通过高井斜井眼,并按预算钻至目标深度。iCruise系统拥有最高的机械规格,能够提供400 RPM以及高达18度/ 100英尺狗腿度,可快速、准确地进行钻进作业。

iCruise采用模块化设计,可以针对钻长水平段或提高井眼轨迹快速变化精度来进行配置。通过将Halliburton公司新型GeoTech (GTi)钻头与iCruise系统相匹配,可以进一步提高钻头的导向性与切削效率。

Sperry Drilling公司副总裁Lamar Duhon表示:“Halliburton公司设计的套旋转导向系统集成了先进的传感器、电子设备、复杂的算法以及高速处理器,可以帮助作业者更精确地定位井眼,缩短作业时间,最大化实现资产价值。该系统还可以指导相关钻井参数、减振与维护的决策,以提高设备的可靠性。”

目前,已有全球多个油田部署了iCruise系统,包括北美与中东地区。在北美,该产品协助作业者在一个复杂油藏中钻进了一英里多,同时利用地质导向钻进通过厚度仅为30ft的产层。该系统使井眼100%保持在油藏中,缩短了作业时间并最大限度的提高采收率。

在钻进作业中控制井眼方位角与井斜角,是实现设计轨迹,并按时、按预算达到目标的关键。在当今的钻井环境中,作业者正苦苦寻求方法,以更快地钻更长的水平段,从而降低桶油成本。iCruise具有自动化功能,可实现精确导向与精确定位,帮助作业者通过更快的钻速、可靠的性能以及可预测的结果来缩短钻井作业时间。

 高规格配置

iCruise系统简单而耐用,采用市场上最高机械规格的设计,帮助作业者缩短作业时间,最大限度地提高非常规、老油田以及深水环境的机械钻速(ROP)。模块化底部钻具组合(BHA)可以配置为快速钻进长水平段,或者在单趟钻中钻出垂直、造斜以及水平段。

iCruise采用最新智能技术设计,可实现精确的井位,执行复杂的井下计算。当转速高达400RPM时,该系统仍可精确地导向,同时每秒测量1000次工具面。先进的算法与独创的数字控制电子设备,用于自我诊断与自我预测,可实时监控设备的健康状况,从而最大限度地减少维修时间与误差,以提高可靠性,并实现快速的设备周转。该系统与采用DirectionbyDesign (DxD)软件设计的GeoTech钻头相匹配,可预测钻头的侧向切削效率(SCE),从而提高导向性以及钻进性能。

iCruise集成了自动化钻井辅助决策功能,该功能是基于物理模型、BHA数字化映射以及实时数据分析的机器学习:导向辅助决策有助于规划与预测井眼轨迹,优化井眼轨迹,避免危险以及防碰;振动辅助决策可推荐最佳转速范围,以管理井下振动并实现更好的方向控制。

特点与优势

  1. 无与伦比的智能定位位:六个高速处理器、三个不同的测量套件、每秒1000次测量;
  2. 高机械规格以减少作业时间:转速可达400 RPM、钻压(WOB)可达65000 lbf、扭矩可达18500 ft.lbf、狗腿度可达18°/100英尺(30米);
  3. 简单、模块化的底部钻具组合设计;
  4. 无需使用蓄电池;
  5. 定制化的GeoTech钻头;
  6. 自我诊断与自我分析电子系统;
  7. 实时振动管理与方向控制;
  8. 实现自动化,以降低风险与非生产时间,并提供可预测的结果。

Halliburton钻头与服务部门重新设计了PDC钻头,可通过iCruise系统实现最佳性能。旋转导向工具具有独特的作业原理,需要特定的钻头设计才能达到最高水平的性能。Halliburton在软件中模拟每个GTi钻头,以匹配iCruise旋转导向系统。该分析软件专门针对iCruise旋转导向系统进行了调整,并在组件与系统层级上进行了无数次测试,以提供GTi系列钻头。

结合强大的设计与仿真工具,以及全球技术资源网络,在客户接口设计(DatCI)服务平台上设计钻头,可直接输入客户需求,来快速优化每个钻头。我们的全球应用、设计与评估网络(ADESM)服务专家可直接与客户合作,来制定详尽的钻头方案,这些方案来自于业界最复杂的软件系统工具箱(具有实时性能优化能力)。这个工具箱包括:

  1. SPARTA分析软件,提供先进的岩石强度分析与建模,提供清晰简明的信息,以优选钻头并优化钻井参数;
  2. BitS钻井软件,在任何地方都能创建3D钻头设计,利用最新的钻头动力学建模,包括更好地模拟切削结构为特定应用的升级;
  3. DirectionbyDesign软件,使Halliburton能够定义特定钻头设计特征之间的关系及其对导向效果的影响,为应用提供可靠性、稳定性与攻击性的理想组合;
  4. 更强的水力模型,可提供更精确的井底表面特征,并可对切削面与排屑槽进行定量分析,从而最大限度地减轻冲蚀作用。
