探秘北海钻井巨无霸 有何过人之处

探秘北海钻井巨无霸 有何过人之处

Maersk钻井公司提供的型号为Gusto MSC CJ70-X150MD自升式钻井平台具备双管柱处理系统和多机控制系统,能大大提高钻井作业效率。同时,该平台在配置、设备和各项作业参数上,都达到了世界先进水平,能适应超恶劣的作业环境。

Maersk钻井公司为全球的油公司提供高效的钻井服务,推动了全球油气生产。该公司的先进化钻井船队包括能在恶劣环境下工作的自升式钻井平台、深水半潜式平台、3000英尺半潜式平台、350英尺&375英尺自升式钻井平台和悬臂式钻井驳船。

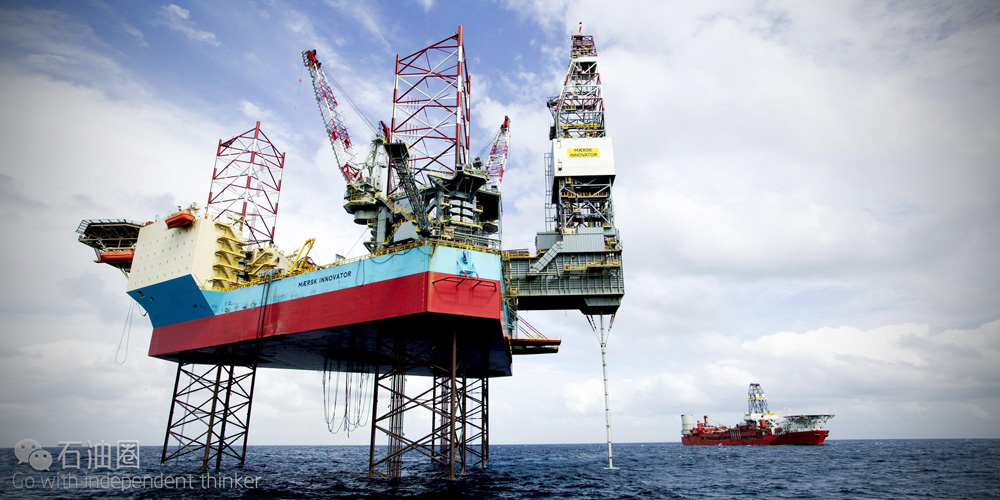

自升式钻井平台-Maersk XL 加强版

型号:Gusto MSC CJ70-X150MD,适应极度恶劣作业环境的自升式钻井平台
制造商:新加坡吉宝远东,2015石油圈原创www.oilsns.com
评级:挪威船级社(DNV)石油圈原创www.oilsns.com

在XL加强版的自升式钻井平台上,通过双管柱处理系统,正常作业时间和钻井效率都能够达到最大化。当其中一套管柱在井下正常作业时,另一套管柱,比如说套管、钻杆或者井底钻具组合可以进行组合或者拆甩,并排放在立根盒内,随时准备好对下一步的井下工作进行切换,从而减少非生产时间。

钻台的一个重要特点在于多机控制系统(Multi Machine Control)——一个完整的远程钻杆处理系统,该系统可以实现在钻台没有作业人员的情况下,进行接立柱和起下钻等所有标准化作业,从而保证团队作业的高度一致性,进而提高作业效率。

平台桩腿长度达到206.8米(678英尺),该设计能够满足在北海水深达到150米(492英尺)的区域进行全年作业的要求。

主要优势

1.最大作业水深150米(492英尺),具备在北海全年作业能力;
2.从船尾到井口中心的悬臂长度达到33.5米(110英尺),从中心线到各边界的距离超过11米(36.1英尺);
3.集成悬臂承重达到1400吨;
4.双管柱处理系统,当一套管柱在井口中心正常作业时,可以同时进行组接钻杆、套管或井底钻具组合的作业;
5.甲板空间2500平方米;
6.可变荷载达到13000吨;石油圈原创www.oilsns.com
7.半自动管柱处理系统;石油圈原创www.oilsns.com
8.司钻房配备3把国民油井数控座椅;
9.完全满足高压/高温作业要求;
10.18-3/4” 15,000 psi防喷器系统;
11.通过地面防喷器进行钻井和修井作业,可以升级至水下防喷器;
12.水下作业设备的设施有所升级;
13.自动化固控系统,具有5个三层的甲板振动筛,分布在不同的房间;
14.自动化的无尘配浆系统;
15.环保钻机理念,CO2和NOx排放量最小化;
16.配有150个单人床舱室,确保了员工优越的工作和生活条件;
17.从主甲板到下甲板和二层甲板配有两个载重15吨的货物升降机,一个8.5吨的叉车,尽量减少吊车作业;
18.三个甲板起重机,主吊机100吨/起重索20吨;
19.悬臂管甲板和钻台的装卸设施都进行了改良,设备倒换更加迅速。

主要特点

绞车

国民油井 SSGD绞车,5750马力,配有五个交流电机。

游车

配备六个72”槽轮的国民油井游车,凹槽开口为2”,承重达到1100吨。

顶驱

国民油井HPS-03顶驱,搭载管柱装卸器和回缩系统,950吨举升能力。由两个气冷式交流电机供电。在转速为130rpm的情况下最大的连续上扣扭矩为90800ft/lbs,最大的间歇性扭矩可达125000ft/lbs。

井架承载能力

井架可以满足四根一柱或者三根一柱的钻杆排放要求——也可以排放三根一柱的套管。

管柱处理系统

搭载自动化指杆台的国民油井HR-IV双管排架、 国民油井ARN200双管柱液压大钳、国民油井CWS-P20-50-HS滑道、国民油井柱式桥架型管柱操作机、离线接立柱和起下钻的半自动化操作(国民油井 MMC),以及国民油井防腐蚀系统和联锁控制系统。

转盘

国民油井VBJ RST 49-1/2”液压操作转盘。转速为5rpm时,扭矩为45000 ft/lb。

泥浆泵

四个国民油井14-P-220,9”缸套x14”冲程,三缸单作用泥浆泵,工作额定压力为7500psi。

固井设备

两个斯伦贝谢CPS 763水泥泵,工作额定压力15000psi/两个哈利伯顿HT400型水泥泵。两套设备都可以远程操作固井作业。

井控设备

国民油井18-3/4”- 15,000 psi防喷器,由一个环形防喷器和两个双闸板防喷器组成,H4接头、500psi的转喷器,该防喷器可以在水下使用。

泥浆回流系统

5个国民油井VSM多级振动筛,包括全自动的振动筛控制系统,两个MI Swaco CD-1400除气器。国民油井岩屑传送带和的自流动式空气传输机用于岩屑转移。国民油井slurrification岩屑回注设备,岩屑处理能力达到10 m3/h。

泥浆混合系统

国民油井泥浆混合装置,包括Procut割袋机、升降台(处理能力360袋/小时)、两个缓冲罐、送料机(处理能力3.5 m3/h)、液体添加剂装置(处理能力为3 m3/h)、大袋材料处理装置、巨大的散装材料储存区,和一个泥浆池(新型设计提高了清洗能力)。

套管支撑甲板

铰链连接的甲板,从一端到另一端可以通过液压制动。甲板承重能达到150吨,面积为6.7米x11米,可以处理和部署水下设备。

张紧系统

导管张紧系统由四个直立的100吨液压圆柱体和四个水平的25吨液压圆柱体组成。

钻井仪表

国民油井 SDI系统。

供电

四个Wartsila 9L26柴油发电机,每个功率为2846kW。

甲板起重机

国民油井OC3500LCE桁架吊臂起重机,吊装半径为52.2米。起重索吊装能力为20吨,主吊车吊装能力为100吨,最大装船吊装能力达60吨。

直升机甲板

满足最大重量能达15.4吨的EH101直升机。

安全设备

依据法律法规配备救生和灭火设备。安全系统进一步升级,包括安装在住宿区、机舱和配电室的固定式灭火系统,一旦遭遇火灾能迅速响应。

住宿

住宿区位于形状为“V”的两个区块,围绕着前桩腿。左舷区是舱室区,十分安静。右舷区包含所有的办公室、娱乐室和服务设施。单人床舱室可以满足150人的住宿要求。

关于Maersk钻井公司

Maersk钻井公司是北海作业的领导者,拥有世界上最大的、最先进的自升式钻井平台,并能适应最恶劣的环境,作业水深达到150米。高度自动化的平台为作业团队提供安全的作业环境,并为客户提高钻井效率。公司从事自升式钻井平台作业已将近40年,其中就包括在东南亚、澳大利亚、地中海、中东和墨西哥湾服务过的375&350英尺的自升式钻井平台。

来自/Maersk Drilling  译者/郑斯赫  编辑/魏亚蒙
