旋转导向系统新成员 攻克大位移井难题

旋转导向系统新成员 攻克大位移井难题

作业公司正在寻找经济有效的方法来提高机械钻速(ROP)并获得更长的分支井眼,因为暴露于油藏的井眼越长,收益水平就越高。

来自 | Schlumberger
编译 | 白小明 惊蛰

在测量钻井效率时,可以通过2个指标判断,一是机械钻速更快,二是钻达目标井深使用的BHA次数。让旋转导向系统在最短的时间内提供高质量的井眼一直是业界追求的目标。

为了使钻井效果达到新的高度,需要做到3点,即机械钻速更快,能够在目标区域钻更长的井眼,以及提供高质量的油气井。斯伦贝谢旋转导向系统(RSS)负责人Juan Restrepo说,“无论你的井眼有多深,但如果后期无法利用,那么整个建井和生产过程都将是浪费时间和金钱。”

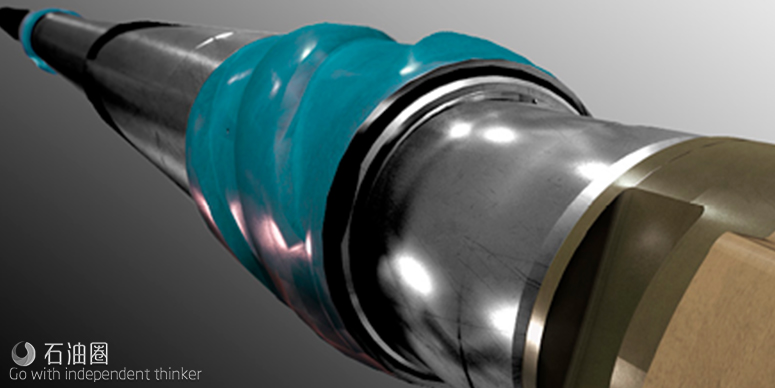

斯伦贝谢PowerDrive RSS系列增加了新成员,专注于海上和超大位移(ERD)油气井PowerDrive Xcel RSS系统。Restrepo解释说:“大位移井(ERD)水平位移越来越大,因此定向工具的井下自动化对于钻井效果的连续性变得越来越重要,因为在位移段形成微小的弯曲会减少实际钻井过程所需的能量。无需给工具发送更多指令,工具可在井下测量其方位,并完全按照锁定目标的设定操作,这摆脱了人为操作。”

在350转/分钟时,工具仍然可以在井下测量井斜和方位。他强调说,“我们在设计中动态地、准确地测量井斜和方位,以确保让工具自行决定怎么做,无需地面要求。这是非常重要的一点。”

振动会影响能量在钻柱中的去向,对于钻井效果而言,振动模式的描述至关重要。两种技术可提供冲击和振动的三轴测量。PowerDrive Xcel RSS包含一个陀螺仪和一个可定制的弯头,在裸眼井和套管井侧钻中非常有效,可以在磁干扰环境下测量旋转和粘滑,在通过无信号区时工具仍然可以维持方向控制。

Xcel RSS是PowerDrive RSS系列旋转导向系统的一部分,可最大限度地降低粘滑风险。整个系列在靠近钻头的位置有全套方位和井斜传感器,可实现精确的井眼轨迹控制,并可独立为3D导向和控制提供动力。

在任何钻井环境下,PowerDrive RSS系列都能提供精确控制井眼轨迹所需的动力,获得高质量的井眼,同时确保最大的钻井效率。

Xcel RSS设计用于大造斜率定向钻井作业。与许多在强磁场干扰区域(如刚钻出斜向器窗口,靠近邻井或含铁地层)依靠磁场和重力场测量来进行导向控制的RSS设备相比, Xcel RSS在斜井段提供惯性方向控制。这种可通过向下发送指令进行切换的功能,即使在穿过无信号区(ZOE)时也可实现精确的方向控制,陀螺仪也可以用作磁控制的备份系统。Xcel RSS还能够感应磁力和惯性粘/滑,以及三个轴上的冲击和振动,使工具能够完全监控井下钻井,可在任何环境中实现钻井性能最大化。

多功能 可定制

系统具有同步井斜和方位的自动闭环,可针对ERD应用进行定制,以优化井眼曲率并在长稳斜段更严格的控制井眼轨迹。增强的关键部件具备更高的耐用性延长了工作时间,可应对恶劣的工作环境。Xcel RSS从一刀切发展到了一种采用最优配置最大限度地提高性能的解决方案,还可在保证狗腿度(DLS)的应用中优化井眼曲率,并可应用于具有挑战性的环境。Xcel RSS在近钻头位置有一个伽马射线传感器,可实现geostopping,早期识别感兴趣的区域,以及获得更准确的数据从而强化实时决策。

应用

  • 侧钻
  • 无信号区(ZOE)钻井
  • 保证狗腿度(DLS)
  • 大位移井钻井(ERD)

优势

  • 强大的侧钻功能
  • 增加近钻头地质确定性
  • 为轨迹优化和高可靠性提供备份控制
  • 可获得大狗腿度和更平滑的井眼

近期,中海油完成了一口尺寸为12 1/4-in井筒的钻井工作。在作业过程中,最佳的井眼轨迹需要0.09°的方位,迫使轨迹设计穿过ZOE,由此带来了精度挑战。避开ZOE则意味着井眼弯曲度会大大增加,而且井深也将更深,增加其他钻井成本。最终的最佳解决方案确定为使用PowerDrive Xcel 旋转导向系统的陀螺模式。最终,中海油顺利钻达完钻井深,计划与实际的靶心距仅为为2.14米。
