有BORIS系统,深水干预不再是问题

有BORIS系统,深水干预不再是问题

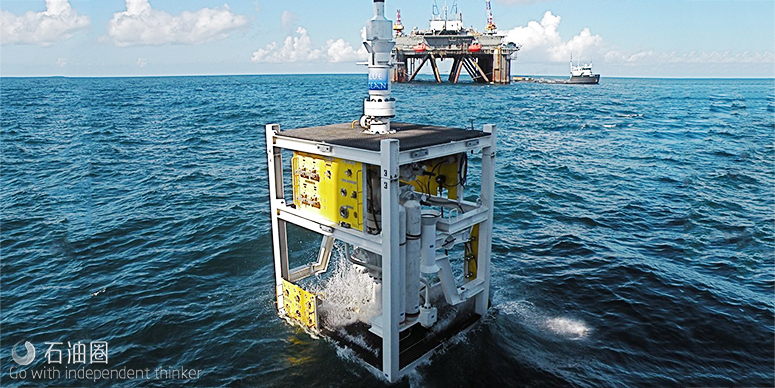

Oceaneering公司近期推出了具有成本效益的轻量型井下干预(RLWI)解决方案——蓝色海洋无立管干预系统(简称BORIS),用于井下干预、增产措施、修井以及水下油井的封堵和弃井。

来自 | Oceaneering
编译 | 张良爽

Oceaneering公司,可谓油井干预专家,其可互换无立管干预系统(IRIS)和蓝色海洋无立管干预系统(BORIS)提供无需隔水立管的轻量型井下干预(RLWI)解决方案,其系统设计最大水深和最大压力均能达到10,000 ft (3,000 m) 和10,000 psi,其中IRIS创造了业内多个深水作业的记录,包括在墨西哥湾8,200 fsw / 2,500 msw的成功干预作业。BORIS在IRIS产品上融合了十年来的工程革新成果,并且具有适应未来发展的特性,以满足预期的法规要求。

BORIS可布置在多种设施或平台上,包括动态定位的多用途平台供应船(MPSV)和移动式海上钻井装置(MODU),并且与遥控操作装置(ROV)完全兼容。BORIS支持干预工具的部署,例如电缆牵引车、铣具、测井工具和通径规等。

轻量型井下干预系统RLWI

这款基于电缆无需立管的干预系统,除了作为该公司液压干预解决方案的补充之外,还能够:

(1)作为极具灵活性和成本效益的解决方案;

(2)让作业者完成更多的工作,实现更好的修井经济性;之前这部分工作由于成本或系统可靠性问题无法完成;

(3)在高压和低压下充分发挥作用,支持新开发油田到成熟油田直至退役的全生命周期应用;

(4)在靠近生产设施的区域或者涉及磨损的井口及采油树区域进行干预。

有BORIS系统,深水干预不再是问题

RLWI系统包括上层流体处理设备、流体管道、钢丝/电缆装置以及水下油井成套控制设备。这些系统可在水平式和垂直式海底采油树上执行以下典型的井下干预措施:

(1)增产措施及修井;

(2)顶部堵塞器的安装和拆除;

(3)生产期间实时测井;

(4)通过油管安装铸铁桥塞;

(5)回堵;

(6)临时堵头的放置和取回;

(7)套筒开关和打捞作业;

(8)跨式隔离/油管修补;

(9)堵塞并弃井;

(10)通过钢丝或电缆部署专门的井下诊断和维修工具(E管线或编织管线)。

优点

(1)高成本效益及可靠的无立管干预系统;

(2)具有经过现场验证的压力控制技术专利;

(3)可在全球范围进行RWLI操作;

(4)下部组件具有13 5/8弯曲能力,可用于紧急情况下的隔水立管铺放;

(5)MUX控制的冲洗阀排序(ROV作为备选控制);

(6)卡箍式连接管段使连接头易更换;

(7)如有需要,可将MUX控制撬装起出,将BORIS控制系统留在油井/采油树上。

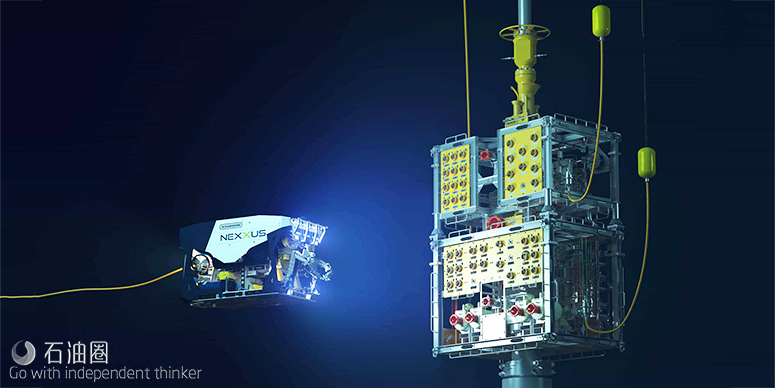

蓝色海洋无立管干预系统(BORIS)

BORIS水下油井成套控制设备为客户提供了一个轻巧便携可实现RLWI的系统。基于其前身可互换无立管干预系统(IRIS)的技术,经过现场验证,在深水应用中取得了多个业界首创成果。

相比IRIS系统,BORIS系统更灵活,能够为客户节约更多成本,确保客户可以在他们需要的任何时间任何地点完成作业。

系统构成

BORIS系统由可连接的三部分组成:下部井控模块、上部井控模块以及防喷管部分。其中下部和上部井控模块作为一个整体进行部署,在应急立管作业中,可通过ROV控制的连接器在水下将其断开。

下部模块包括一个闸阀、一个安全头剪切密封防喷器以及两个侧出口,每个出口装有两个闸阀。此外还设计了可进行卡箍连接的管段,用以接入特定的连接头和关键功能冗余MQC脐带缆接口。

上部模块包括一个剪切密封防喷器、一个闸阀以及Oceaneering公司专有的在顶部和底部卡箍连接的电缆润滑系统。

防喷管部分包括一个一体式水下封隔的压力控制头以及相关的干预工具串。在ROV协助下通过船阱进行电缆工具的下放和回收。

增加功能

BORIS系统通过其可互换的电缆工具串提供多种功能。通过解开与上部井口模块组装在一起的防喷管,将工具串与防喷管一起取出,对工具串进行更换。BORIS系统能够根据不同油井的条件和应用情况,替换为钢丝绳或E管线进行操作。

BORIS所有功能都通过MUX系统进行控制。MUX系统通过精密的电动液压脐带缆安装在水下的控制撬装上。该撬装为BORIS必要功能的水上控制系统配备了双冗余控制箱。这些功能都可以通过ROV操作的液压控制阀门或者单独的下行电气线路实现。

所有的屏障和系统功能都配置了ROV越控。

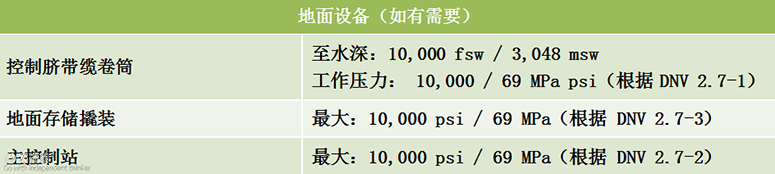

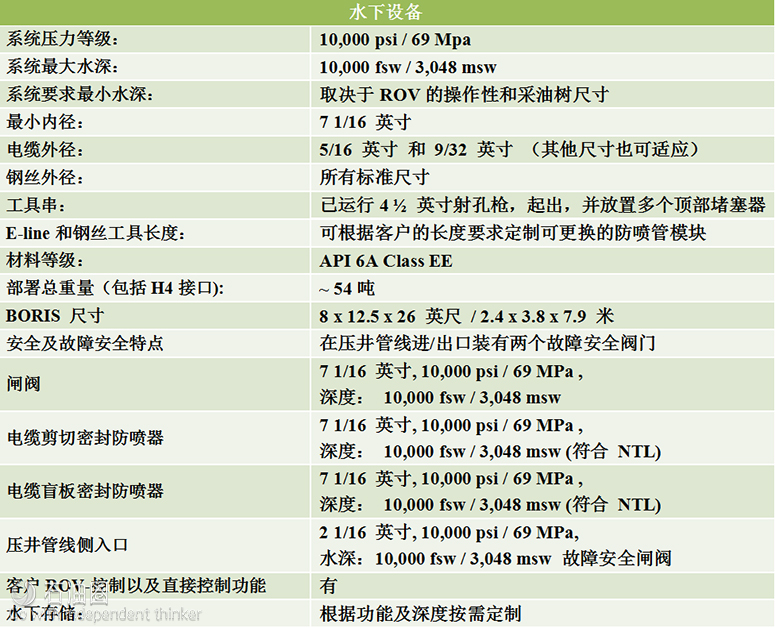

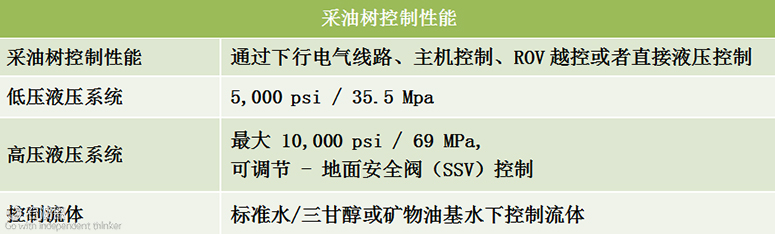

BORIS设备等级及规格

有BORIS系统,深水干预不再是问题

有BORIS系统,深水干预不再是问题

有BORIS系统,深水干预不再是问题
