HTZ接头,全面解决井下难题

HTZ接头,全面解决井下难题

面对日益复杂的作业环境,石油公司相继开发出不同功能的井下工具接头,很好的解决了钻完井、修井、采油和注水等各种井况下的难题。

来自 | Certus Energy Solutions
编译 | 付治军

石油工业正向着大分支井方向发展,这刺激了上游相关设备和应用的技术进步。Certus Energy Solutions公司注意到行业内对管柱性能的苛刻要求,开发了一种HZT(水平管柱)工具接头。由于PH-6外加厚接头的外径易磨损,使得作业管柱成本高,磨损后有下移趋势,而引入HZT工具接头后,可有效解决这一问题。

与整体式PH-6短接不一样,HZT利用一个一次性牺牲接箍将不加厚油管连接起来,它可以轻松拆卸,成本低,具有良好的机械性能,且极大的延长了管柱组合的使用寿命。考虑到较高的租赁成本,由HZT接头代替容易下移的工具接头后,可以有效消除管柱的修复成本。

除了可以降低成本外,HZT工具接头的扭矩比PH-6接头的扭矩提高了76%,这为钻头提供更大马力,尤其是在大分支井的钻进中。根据具体需要,还可制成不同尺寸和钢级的接头。

工具优点

(1)消除了PH-6外加厚接头外径磨损下移问题和重复切割限制;

(2)提高扭矩76%;

(3)可靠的螺纹连接和工具下移的消除,降低了操作成本。

工具应用

(1)用于水平井钻井、修井和打捞作业;

(2)适用于大分支井和大斜度井。

工具特点

(1)一次性牺牲接箍连接方式消除了外加厚接头外径磨损带来的下移问题;

(2)采用金属密封,密封压力达10000psi;

(3)改变目前作业管柱形式,延长了使用寿命;

(4)不加厚接头可以无限制的切割;

(5)倒角接头使得管柱平滑过渡;

(6)有2-3/8″和2-7/8″两种尺寸规格;

(7)完整的设备配件。

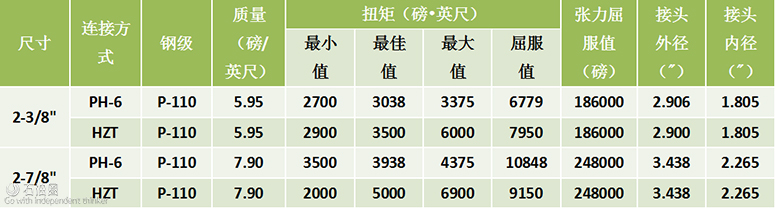

参数指标

HTZ接头,全面解决井下难题

注:此处参数仅供参考,不作为具体推荐值,所有数据通过收集公开发表的文献获得,有些可能有变化。所有尺寸规格都是标准值。

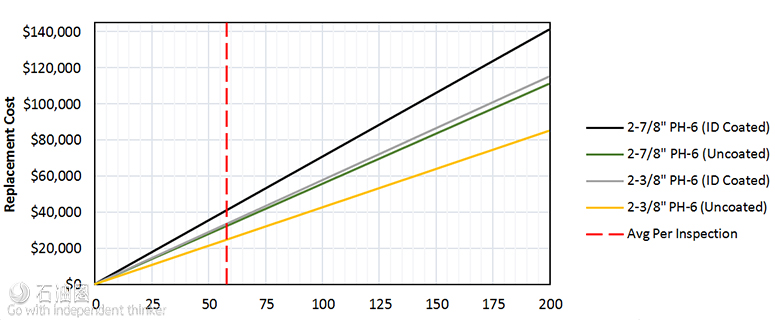

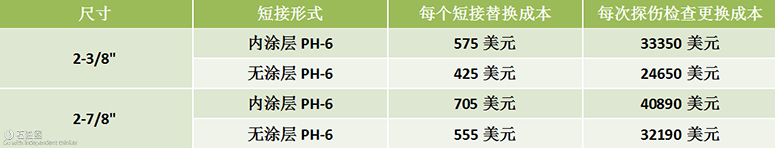

替换PH-6短接预估成本

HTZ接头,全面解决井下难题

注:此处指因短接磨损更换所需的成本,更换成本为完全更换下移工具短接的费用,探伤成本为每18000英尺管柱有10%下移短接需更换的成本。

HTZ接头,全面解决井下难题

磨损的工具短接数量

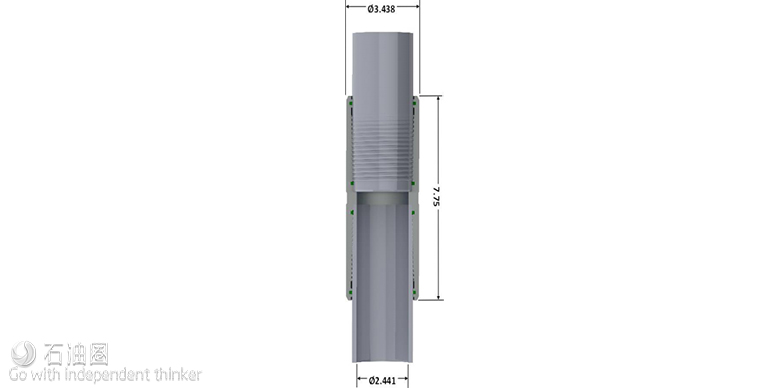

HZT 采油管柱系列-标准2-7/8″短接(PS1)

HTZ接头,全面解决井下难题

工具应用

(1)可用于采油井、注水井和回注井;

(2)用于洗井和钻井管柱上。

工具优点

(1)对于采油和修井作业,可以缩短作业占井时间;

(2)采用金属密封和专利弹性密封,确保压力密封;

(3)与碳钢连接形式相比,扭矩提高了70%;

(4)连接效率达到134%。

工具特性

(1)真正内平式工具;

(2)金属密封;

(3)具有内测和外侧密封圈;

(4)可换式接头。

通过采用HZT标准接头,Certus Manufacturing公司为多功能采油管柱应用建立了新的标准。在保持压力密封的同时,降低了常规井筒作业费用,PS1是目前市场上功能最强大的采油管柱工具系列。

PS1接头通过专门设计,将良好的管柱强度、强劲的张力和扭矩结合起来,用于作业管柱上,这种特殊的结合方式,使得PS1接头成为采油井、注水井和回注井进行常规洗井作业时一种较为理想的连接方式。

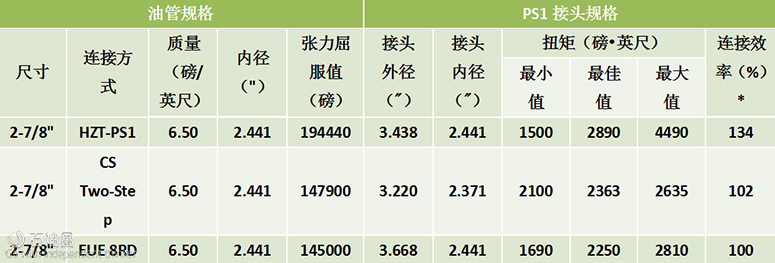

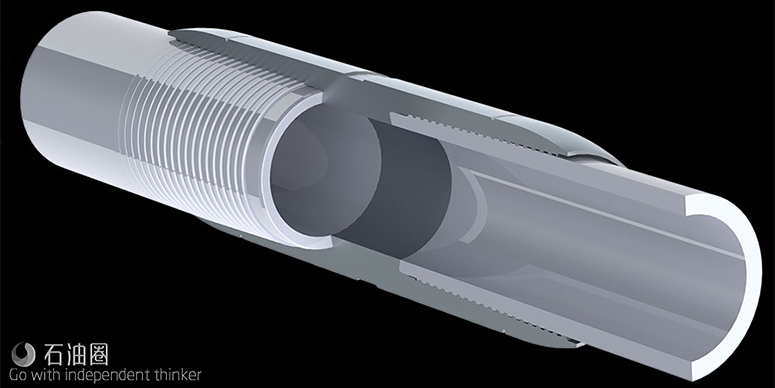

这种独特的连接设计由非加厚油管上的接箍组成,接箍内置扭矩止动设计,因此,在传递良好的机械性能时,还确保了密封性。螺纹设计和扭矩止动特点使得工具扭矩提高了70%,连接效率达到134%。

HTZ接头,全面解决井下难题

注:此处参数仅供参考,不作为具体推荐值,所有数据通过收集公开发表的文献获得,有些可能有变化。所有尺寸规格都是标准值。 *连接效率表示管柱张力屈服值的百分比。

HZT 采油管柱系列-2-7/8″细长型短接(PS3)

HTZ接头,全面解决井下难题

工具应用

(1)可用于采油井、注水井和回注井;

(2)用于小井眼管柱上。

工具优点

(1)相比2-3/8″EUE油管,通过增加工具内径,其流通面积增加了50%;

(2)在4-1/2″13.5#套管内,2-7/8″PS3工具可打捞;

(3)短接屈服张力值比2-7/8” 6.50# L-80提高106%。

工具特性

(1)真正内平式工具;

(2)金属密封;

(3)接近外平式连接;

(4)提高了外径到内径应用效率。

多年来,在小套管内或内径受限的井眼内下油管一直制约着作业者对管柱的选择。为此,Certus Manufacturing公司通过开发出HZT-PS3型油管短接,很好的解决了这一问题。这种工具短接专门用于2-7/8″油管组配时使用,同时,在4-1/2″13.5#套管内,2-7/8″PS3工具可打捞。

HZT-PS3型油管短接用于2-7/8” 6.50#非加厚油管连接,具有同2-3/8” 4.70# EUE 8rd短接一样的外径,因此,在以前仅能用2-3/8”油管的井眼内,现在通过应用HZT-PS3型油管短接,流通面积增加了50%,这种特点,使得该工具适用于各种小井眼的采油、注水和回注等作业,保证了最大的流速。

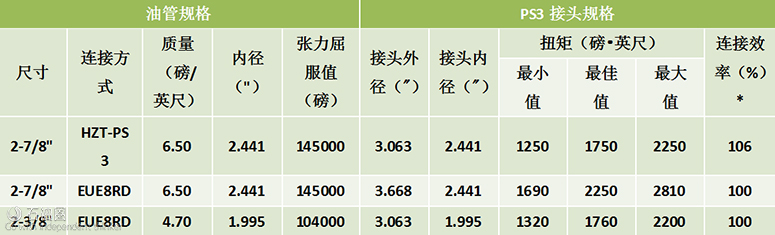

独特的螺纹牙型设计达到真正内平式工具,抗拉强度是管柱本体的106%。工具详细参数见下表。

HTZ接头,全面解决井下难题

注:此处参数仅供参考,不作为具体推荐值,所有数据通过收集公开发表的文献获得,有些可能有变化。所有尺寸规格都是标准值。
*连接效率表示管柱张力屈服值的百分比。
