P&A回收作业增强井筒的长期完整性

P&A回收作业增强井筒的长期完整性

新的桥塞系统通过提高悬挂载荷、减少钻机现场作业时间,实现桥塞上下的压力测试,帮助作业公司更安全、更有效、更经济地封井和弃井。

来自 | World oil
编译 | 白小明

要保证井筒完整性,需要在井的整个生命周期内,安全、可靠地控制所有井内流体,即使是在油气井停止生产后。作业公司一直都在不断寻求最安全、最有效的方法。无论工况如何,在涉及封井弃井(P&A)作业时,他们希望捷足先登,拥有更好的技术和节省成本的解决方案。

随着行业从衰退中逐渐恢复,运营效率、快速见效和成本节约等因素变得至关重要。由于行业目前的成本制约条件,与改善和维持井筒完整性相关的挑战正变得愈加复杂。

为了帮助作业公司成功应对这些挑战,A公司研发了S桥塞系统。相比其他系统,S可承受更大的悬挂负载或拉力,提高P&A的整体效率;此外,这种新技术有助于减少钻机现场操作时间,提高钻机的安全标准。许多桥塞仅限于从上面进行压力测试,但新设计的桥塞,可以从桥塞上下进行压力测试,见图1、表1。

P&A回收作业增强井筒的长期完整性

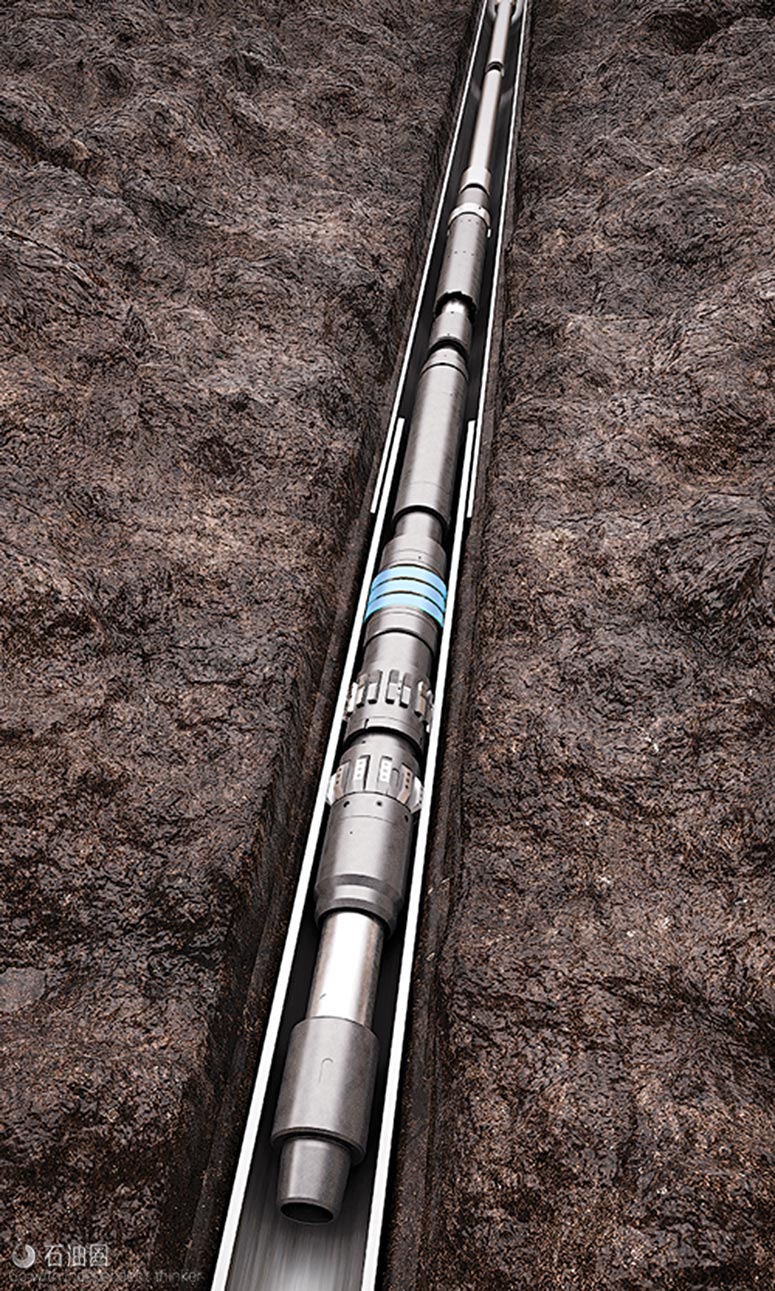

图1.S桥塞系统正应用于一口井

P&A回收作业增强井筒的长期完整性

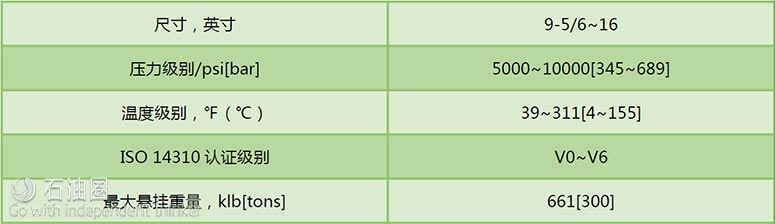

表1. S系统规格参数

新桥塞系统的典型应用,包括侧钻前P&A、永久性P&A、堵塞桥塞以及暂时停工作业。

作业公司可以合并两个或多个操作,再将其作为桥塞坐封前后,可以当做锚定器使用,这种创新应用目前是独一无二的。S桥塞基于A公司的L和P技术。P技术符合ISO 14310(V3至V6)认证要求,特别设计成为一种简单、经济高效的桥塞解决方案,与采用L技术的桥塞系列具有同样的优势。这些桥塞的作用是为短期、中期或长期弃井提供保护支持。

公司的桥塞和封隔器,用于为各种应用节省成本和时间,包括管理井筒完整性、钻柱应急悬挂、确保暂时停工的安全性、封井和放弃(P&A)以及压力测试。

案例分析

该跨国作业公司原计划在北海进行6口井的封井、弃井(P&A)作业,最初的计划是切断,并从每口井上提和起出超过4000米的7英寸油管。作业公司打算继续在2000米处坐封桥塞,然后切断桥塞之上9-5/8英寸的套管,最后将井液替换成水基泥浆。

但是回收和处理油管的过程相当耗时且成本较高,作业公司希望寻求一种采用桥塞的解决方案,可以避免起出整个管柱,并节省钻机时间。

针对上述情况,A公司给出了相应的解决方案。他们的建议是回收约2000米油管,剩下的2000米油管永久悬挂在桥塞之下。当桥塞和油管入井(RIH)后,在送放工具之上连接一个套管割刀。S桥塞连同其下的油管下入,并坐封在2000米位置,并进行试压。然后切割桥塞之上的9-5/8in套管,所有这些作业均一次入井完成。之后,继续进行P&A作业,回收切割点以上的9-5/8in套管。

此次作业利用新桥塞技术,每口井节约了大约18小时的作业时间,3口井总共节省了54小时,还节约了与钻机日费相关的成本。另外,作业的总体安全和风险状况也有所降低,同时也减少了与后勤、运输和处理相关的时间和成本。

节省槽口回收作业的时间

最近,在另一个北海地区的槽口回收作业中,作业公司使用S系统,成功地一次入井起出了一个10-3/4in回接筒、密封总成和浅层桥塞。据估计,与传统的三次入井方案相比,本次一次入井作业节约了3小时的作业成本。此外,使用115吨钩载(过拉9吨)轻松解封了回接筒,上提密封总成对桥塞来说也没有任何困难。

回收回接筒的顺序

如图2,在封井、弃井时,新的桥塞系统有能力上提回接筒或套管。在P&A作业期间,可以使用新系统代替传统的矛。如案例所示,采用新系统后,典型的回收密封总成和回接筒的作业步骤如下:

P&A回收作业增强井筒的长期完整性

图2.回收回接筒的前三个步骤

1.如图2,锁定到预先安装的桥塞系统上,再丢手。也可以在不预先安装桥塞的情况下完成该操作。在用作矛之前,先连接桥塞系统以形成一个临时的V0级悬挂桥塞。
2.下入(RIH)桥塞并将其锁定到密封总成上。打压至50Bar,启动多功能工具(MPT),将其锁定到密封总成内。
3.上提约50吨,解封密封总成。起出(POOH)密封总成并将其卸下。
4.上提桥塞并坐封在上部接头上,如图3。
5.使回接筒解封,循环出碎片,起出(POOH)并甩下回接筒管串。

P&A回收作业增强井筒的长期完整性

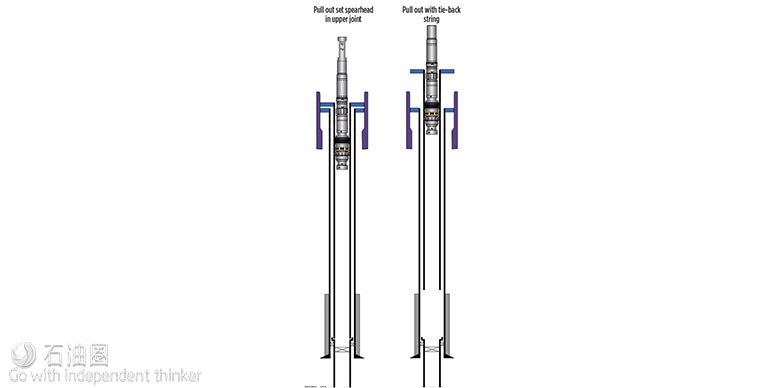

图3.回收回接筒的第四、五步

其他桥塞系统

A公司的桥塞产品系列,还包括另外两个新的系统V和H。每种系统都基于L和P技术。

V双桥塞系统,可以单次入井坐封两个桥塞,从而简化桥塞操作。

H串联桥塞系统,采用隔离桥塞设计,可以与其他井下设备(如井眼清洁工具)结合使用,能够承受高旋转和大载荷,保证在激活前桥塞不会坐封。此桥塞系统具有独特的优点,在不主动坐封桥塞的情况下可以旋转管串。

所以包括S在内的这三种解决方案的设计目的,都是减少在钻机上的处理时间,确保正常作业、暂时停工期间的井筒完整性,并提供安全的封井、弃井作业。

综合运营

除了这些桥塞解决方案,作业公司还在寻求综合运营方案,这种方案除了可以实时响应和具有经济效益外,还能提高安全性并减少现场作业人员(POB)。

位于挪威西部IO中心,利用实时数据和通信技术来实现陆地支持和海上团队之间的合作。实时数据可以实现长距离快速传输,消除了陆地支持团队专家和海上执行人员之间的物理障碍。

随着作业公司持续面临着井筒完整性的挑战,A公司也在坚持不懈地为全球范围内更安全、更高效的作业开发新的桥塞解决方案。A公司不断扩大的桥塞产品系列,入井已经超过了2500次,作业有效性已在全球范围被证实。
