北美地区在页岩气勘探开发中所取得巨大的成功,使页岩气成为了目前全球最热门的非常规天然气资源,世界各大油气资源国都掀起了页岩气勘探开发的热潮,中国也加入到“页岩气革命”中,期望复制北美页岩气的成功,从而缓解我国天然气供需矛盾,调整能源结构,促进节能减排。页岩气开发过程中不仅应注重产量的突破,还应加强对节水/无水压裂等技术的攻关与突破,掌握适用于我国页岩气开发的增产改造核心技术,为页岩气的压裂改造提供新的思路和方法,以确保页岩气开发有序进行。
1 研究背景
1.1 天然气需求量大
2015年我国天然气产量为1318×108m3(不含煤层气),还存在大约600×108m3左右的供应缺口需要依靠进口天然气补充,预计到2020年,国内天然气缺口将达1000×108m3。我国天然气供不应求的局面将长期存在,加快包括页岩气在内的天然气勘探开发节奏,是缓解我国天然气供需矛盾的必然选择,对调整和优化能源结构、减少温室气体排放具有重要意义。
1.2 页岩气资源丰富
四川盆地是目前中国页岩气勘探开发的主战场,也是最成功的地区。四川盆地有利页岩气区面积9.43×104km2,核心区面积约6.44×104km2,估算技术可采资源量2.64×1012m3,具有较好的发展前景,四川盆地页岩气资源勘探开发在较大程度上反映和影响我国页岩气的发展前景,对推动我国页岩气勘探开发具有重要意义。
1.3 水资源压力大

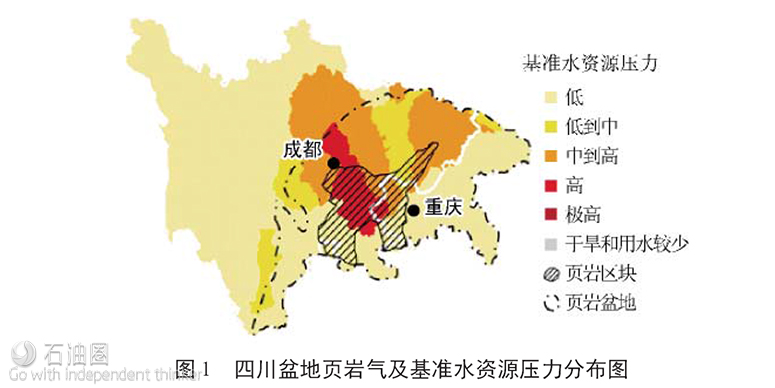

滑溜水压裂是在页岩气藏改造中发展起来的一项技术,在美国得克萨斯州Barnett页岩气开发中取得巨大成功而备受关注,国内页岩气开发也多采用此技术。目前页岩气的开发重心集中在如何取得产量上的突破,忽略了页岩气资源开发可能面对的水资源挑战、环境影响及其相应的防治措施等问题。水力压裂作为页岩气开发的关键技术之一,据统计在2010年采用滑溜水压裂开发1口页岩气井需要消耗0.8×104~2.4×104m3水资源,美国页岩气开发大多分布在平原地区,水资源较为充足,而四川盆地多为丘陵山区,比较缺水,水资源压力大(图1),严重制约页岩气的大规模工业化开发。
1.4 鼓励开展新型压裂液技术攻关
由于面临水资源压力大等问题,《页岩气发展规划(2011—2015年)》中鼓励开展新型压裂液的技术攻关,客观上节约大量用水;《页岩气产业政策》中提出依靠科技进步,推进井场集约化建设和无水、少水储层改造及水资源循环使用,实现安全、高效、清洁生产,建设资源节约、环境友好、协调发展的页岩气资源勘探开发利用体系。并且新《安全生产法》和《环境保护法》已正式实施,返排不完全可能污染地下水以及处理返排污水费用高昂等问题变得突出,有必要加强节水/无水压裂等技术的攻关与突破。
2 CO2泡沫压裂优势与特点
2.1 与滑溜水压裂比较
滑溜水压裂在美国barnett页岩开发中成功应用而被逐渐推广,但用水量巨大,在水资源紧缺地区可能限制了页岩气大规模开发;在2008—2012年,为缓解水资源压力,加拿大Monteny页岩气对1364口井进行水力压裂改造中,采用增能、泡沫压裂共737口(占所有压裂施工井数的54%),其中部分滑溜水压裂和CO2泡沫压裂施工统计资料如表1所示。从表1中可以看出,CO2泡沫压裂极大降低了水力压裂施工用水量,并且由于施工规模减小、作业时间缩短等也降低了成本。

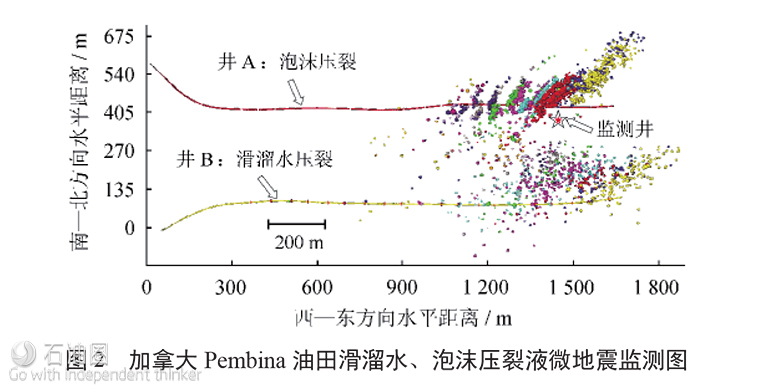

为评价滑溜水压裂和CO2泡沫压裂在改造体积(SRV)的差异,2013年加拿大Pembina油田利用两口相邻的水平井进行滑溜水压裂和泡沫压裂微地震监测施工(图2),两口井分段方法一致,支撑剂用量相同,其中滑溜水压裂施工排量为12.0m3/min,泡沫压裂施工排量为3.0~5.0m3/min。从两口井的微地震监测可知,滑溜水压裂由于大排量、大规模的改造思路,其更容易形成复杂缝网;而泡沫压裂由于施工排量、规模较低,改造体积低于滑溜水压裂。通过分析,认为增加CO2泡沫压裂施工排量、规模可弥补其在改造体积方面与滑溜水压裂所存在的差距。
2.2 与其他节水/无水压裂比较

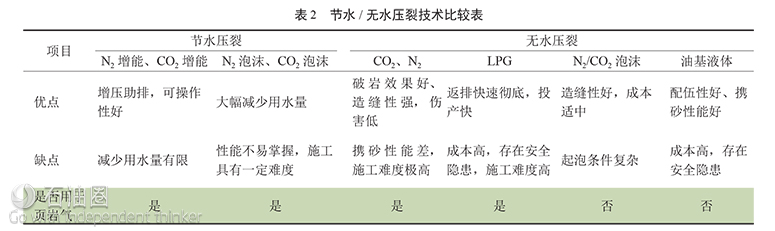

在节水/无水压裂技术中,LPG、CO2、N2等无水压裂技术在国内处在探索阶段,对设备和作业人员技术要求高、安全风险大,其现阶段的推广应用受到一定限制。CO2泡沫压裂自20世纪70年代末出现以来,具有对储层伤害低、可大幅减少用水量、携砂性能强、黏度高等优点,性能优于N2泡沫压裂液(施工压力、防膨、置换页岩气等方面),设备改造要求小,混注工艺简单、施工难度较无水压裂液低,安全风险小,并成功应用于低压低渗水敏砂岩油气藏及煤层气藏。CO2泡沫压裂技术在国外页岩气已得到广泛应用,在国内的现场试验工作也取得较好的效果。目前已有的节水/无水压裂技术情况如表2所示。
3 CO2泡沫压裂液物理特性
CO2泡沫压裂液是由CO2、稠化剂、起泡剂等相关化学添加剂与水组成的混合体系。CO2泡沫压裂液的研制与单相水基压裂液的研制密切相关,其难点在于CO2溶于水后显酸性,对稠化剂、交联剂及起泡剂的性能要求更高。与常规单相水基压裂液不同,CO2泡沫压裂液属于气液两相可压缩性极强的流体,CO2相态变化复杂,导致其前期室内评价的难度更大。对CO2泡沫压裂液物理特性的认识和掌握程度是影响优选配方、工艺设计、压裂施工及压后效果的重要因素之一。
3.1 CO2泡沫压裂过程中CO2相态变化

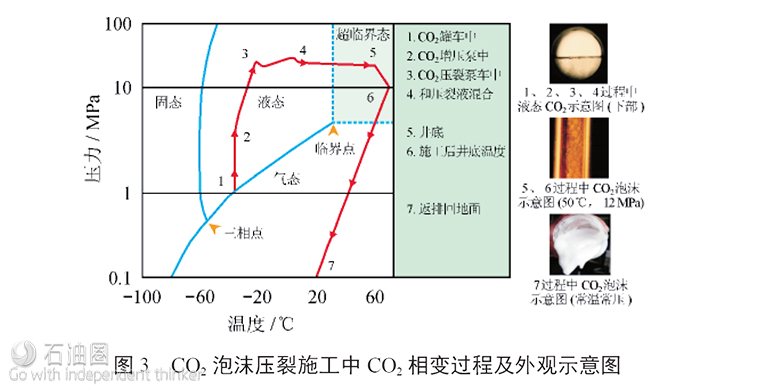

CO2泡沫压裂液的物理特性受CO2相态变化影响,CO2泡沫压裂过程中CO2相态变化如图3所示:CO2开始以液态形式存储在CO2罐车中,经过CO2增压泵后,进入CO2压裂泵车,并被加压至施工压力,随后在井口与水基压裂液汇合,在此过程中CO2均处于液态;液态CO2与水基压裂液混合后泵至井底进入储层后,温度逐渐升高,CO2处于超临界状态,由于超临界CO2流动性与气体类似,从而可与水基压裂液形成CO2泡沫;施工结束并开始返排后,CO2超临界流动性与气体类似,可从井底返排回地面,过程中压力逐渐下降,最终以气态形式返排回地面。在此过程中,CO2泡沫压裂液的密度、黏度等都随着其温度、压力的改变而剧烈变化。
3.2 CO2泡沫压裂液性能评价
国内CO2泡沫压裂物理特性的研究重点在性能评价中的理论认识和实验设备。理论认识是需掌握CO2泡沫压裂液携砂机理、在不同条件下CO2泡沫压裂液的流变模型,CO2相态转变、超临界CO2特性对CO2泡沫压裂液流变性、携砂性能等的影响;实验设备是由于国内目前CO2泡沫压裂液实验评价设备相对有限,不利于技术的推广,需在研发仪器设备方面取得突破,尽量准确、客观地反映CO2泡沫压裂液在施工过程中的性能参数,通常使用大型物理模拟装置,如大型多功能泡沫回路试验装置、页岩气藏超临界CO2致裂增渗实验装置、大型高参数泡沫压裂液试验回路,模拟CO2泡沫压裂液的施工过程,研究CO2泡沫压裂液在高温、高压、高剪切条件下的流变性、起泡、稳泡、携砂、动态滤失等性能。
CO2泡沫压裂液的黏度高、携砂性能好、滤失量低,酸性环境可有效抑制黏土膨胀,用水量少可降低页岩的自吸及软化,对地层和裂缝伤害小。根据CO2泡沫压裂液性能特点,结合页岩气目前体积压裂工作液实验评价现状,需使用大型物理模拟装置,并结合常规实验仪器完成CO2泡沫压裂液的实验评价,较为准确获取CO2泡沫压裂液性能参数,建立页岩储层与CO2泡沫压裂液适应性评价方法,为页岩气CO2泡沫压裂工艺设计和现场施工提供理论依据和技术支撑。
4 CO2泡沫压裂装备与工艺技术
4.1 CO2泡沫压裂装备
目前国内已经具备开展CO2泡沫压裂施工的能力,中原、长庆、吉林和大庆等油田已完成装备配套完善,并对施工的现场组织和实施有一定的积累和认识。

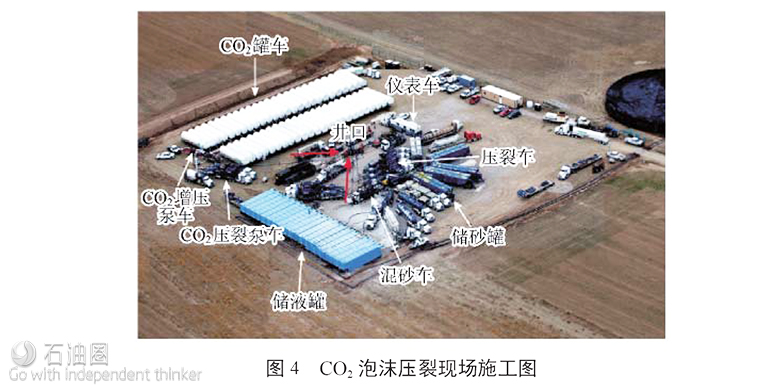

与常规水力压裂不同,CO2泡沫压裂施工是两套独立流程,一套泵注液态CO2,一套泵注纯水基压裂液,两套流程在井口汇合后再向地层泵注(图4)。泵注液态CO2需如下设备:①CO2罐车,用于储存加压低温的液态CO2;②CO2增压泵车,CO2泡沫压裂作业的核心设备,为液态CO2进行保压和加压,减少压力波动和供液不足,为压裂车提供大排量的液态CO2;③CO2压裂泵车,工作原理与常规压裂泵车相同,但因低温液态CO2的穿透性较强,对设备的密封性与防穿刺性能要求更高;④CO2仪表车,通过配备控制面板,可实现集中控制;⑤配套设备,针对CO2施工的特点,需在CO2罐车低压管汇等位置配备气动或液动阀门,可从仪表车上远程控制阀门的开启和关闭,防止发生缺氧、冻伤、炮弹效应等伤害,对于CO2泵入井底到达储层后不能达到超临界温度的浅井,还应增加地面加热装置,以便有效形成CO2泡沫。
4.2 CO2泡沫压裂分段工艺
水平井分段压裂改造已成为目前国内外页岩气效益开发的必要手段。在加拿大Monteny页岩气CO2泡沫压裂开发中,采用桥塞/射孔联作、裸眼封隔器/投球、连续油管/封隔器等分段工艺,与其他液体和工艺相比,CO2泡沫压裂与桥塞/射孔联作施工后的12个月累计量最高。
4.3 CO2泡沫压裂施工步骤
CO2泡沫压裂施工施工准备阶段,与常规压裂相似,先通井/洗井,再下入压裂管柱,连接井口与地面管线后开始准备试压,CO2泡沫压裂在试压阶段与常规压裂有所不同,需要将CO2注入CO2泵注流程,降低管线温度,检查系统密闭性,并确保CO2在地面施工过程中处于液态;然后再进行压裂施工作业,施工过程中需要用N2对CO2储罐加压,保持CO2处于液态,施工结束后关井,再放喷排液。
4.4 CO2泡沫压裂安全保障
为保障CO2泡沫压裂施工安全顺利进行,施工过程中CO2增压泵、CO2罐车距离其他设备和井口至少15m,并防止干冰堵导致管线爆炸;由于CO2会降低空气中O2浓度,所以CO2设备的摆放区域应远离工作人员区域并处于下风口,防止窒息;压后放喷返排期间,用CO2检测仪监测出口CO2浓度变化。
5 页岩气CO2泡沫压裂应用现状
CO2泡沫压裂具有对储层伤害低、可大幅减少用水量、携砂性能强等优点,在低压(压力系数为0.8~1.0)、低渗透、黏土矿物含量高的水敏油气藏增产改造中具有明显优势,并且可以通过地面预加热处理方式应用于温度较低的油气藏,从而拓宽适用的油气藏温度条件。
CO2泡沫压裂在美国Ohio和Lewis页岩气的开发过程中成功应用并取得突破。在2008—2012年,加拿大Monteny页岩气对1364口井进行水力压裂改造,其中增能、泡沫共737口(54%),极大缓解了当地水资源压力,与滑溜水压裂相比,CO2泡沫压裂减少平均每段支撑剂用量、用水量,增加支撑剂浓度,支撑裂缝导流能力,增产改造效果显著。
CO2泡沫压裂在延长油田页岩气井得到成功应用,某页岩气井CO2泡沫压裂施工期间,施工压力低、加砂成功率100%,单井无阻气量达到10.0×104m3/d,是邻井产量的3倍,增产改造效果明显,同时实现部分CO2就地封存。
6 结论与建议
1)页岩气开发过程中不仅应注重产量的突破,还应加强节水/无水压裂等技术的攻关与突破,确保水资源紧缺地区页岩气开发有序进行。CO2泡沫压裂相对于滑溜水压裂,能大幅减少用水量,可通过增加施工排量、规模可弥补其在改造体积与滑溜水压裂的差距;在设备改造要求、混注工艺、施工难度较其他节水/无水压裂技术低,安全风险小。
2)CO2泡沫压裂液属于气液两相可压缩性极强的流体,施工过程中CO2相态变化复杂,液态CO2与水基压裂液混合后泵至井底进入储层后,温度逐渐升高,CO2处于超临界状态,由于超临界CO2流动性与气体类似,从而可与水基压裂液形成CO2泡沫,导致其前期室内评价的难度更大。根据CO2泡沫压裂液性能特点,结合页岩气目前体积压裂工作液实验评价现状,需使用大型物理模拟装置,并结合常规实验仪器完成CO2泡沫压裂液的实验评价,较为准确获取CO2泡沫压裂液性能参数,建立页岩储层与CO2泡沫压裂液适应性评价方法,为页岩气CO2泡沫压裂工艺设计和现场施工提供理论依据和技术支撑。
3)目前国内已经具备开展CO2泡沫压裂施工的能力。与常规水力压裂不同,CO2泡沫压裂施工是两套独立流程,在压裂设备中需要增加CO2泵注设备。加拿大Monteny页岩气CO2泡沫压裂开发采用桥塞/射孔联作,取得了较好的改造效果。施工步骤和安全保障中需要考虑CO2特殊性,制定相应的施工保障、安全预防措施。
4)CO2泡沫压裂在美国Ohio和Lewis页岩气的开发过程中成功应用并取得突破,在加拿大Monteny页岩气藏大规模应用,目前在国内延长页岩气井得到成功应用,增产改造效果明显。旨在为四川盆地页岩气的压裂改造提供新的思路和方法,也为水资源紧缺地区页岩气开发提供重要的技术储备与补充。
5)下一步页岩气CO2泡沫压裂技术攻关研究方向中,应准确掌握CO2泡沫压裂液性能,建立页岩储层与CO2泡沫压裂液适应性实验评价方法,并通过完善相关施工配套设备和工艺设计方法,将CO2泡沫压裂技术集成到目前页岩气的“工厂化”压裂中。
