SIMULTRA超密封可回收式桥塞 性能“很美丽”!

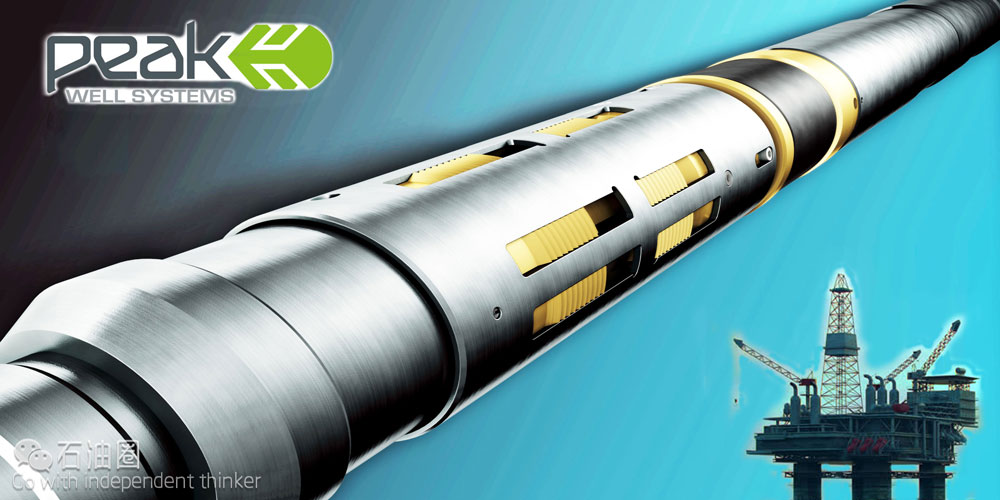

Peak Well Systems公司SIMULTRA可回收式桥塞

Peak公司推出一种SIMULTRA可回收式桥塞,其密封性能优良,可安全高效的进行回收,适用于气井或其他特殊井况的井中,如此高大上的工具,一起来详细地了解它吧。

澳大利亚Peak Well Systems公司(以下简称Peak公司),是一家专门设计和研发创新型井下干预工具的公司,且技术处于行业领先地位。该公司推出一种SIMULTRA可回收式桥塞,可适用于气井或其他特殊井况的单井。该工具糅合了MetaPlex技术,可实现独特的混合式金属-弹性体密封,该桥塞不仅性能超常,还提高了回收的可靠性。

SIMULTRA桥塞简介

SIMULTRA可回收式桥塞为Peak公司研发的新一代流体控制工具之一,该工具的井下密封系统满足了ISO-14310 V0的密封等级要求,适用于高效能、高压、高温的特殊井况井或气井。

该桥塞并非完全依赖其弹性体单元,并且,在同等类型的封隔器中,该桥塞的管体直径最小,增大了内部流通通道的尺寸。该工具具备极佳的密封完整性并可回缩至小于工具原始尺寸的大小,从而保障了该工具坐封及回收作业的可靠性。

SIMULTRA可回收式桥塞利用了Peak公司的模块化PowerTool工具来实现坐封或回收,可通过常规入井送钻方法下放到位,可在垂直井或水平井中进行应用,这些特性显著提高了作业的灵活性与可靠性。

Peak公司在8月份成功完成了对4-1/2 in SIMULTRA桥塞V0等级气密性的性能测试,测试温压和压力分别为135℃、7.5kpsi,测试工作是在该公司位于阿伯丁的最先进性的气体压力测试中心完成的,并由第三方认证机构(挪威船级社,DET NORSKE VERITAS)进行现场鉴证。

另外,该桥塞在10月份开展了更进一步的性能测试,测试温度范围上调到至175℃,测试证明:在酸性氯化物环境中,该工具可完全满足美国防腐工程师协会(NACE)的密封认证标准。

目前,适用于4-1/2 in和5-1/2 in 套管尺寸的SIMULTRA可收回式桥塞已经进行工业生产,适用于7in 套管尺寸的桥塞工具会在2016年第一季度完成全部测试工作。

Peak公司的首席执行官Nigel Avern说道:“面对高温、高压的地层条件或产气量的不断增加,现有技术设备应对起来着实是有心无力。Peak公司力图突破技术瓶颈,着力于新型工具研发,以期扩大工具的适用范畴、延长使用寿命并提高运营商生产井的产能。”

Peak公司在阿布扎比国际石油博览会(2015年11月9-12号)和国际油井干预和连续油管协会(ICoTA)欧洲分会(2015年11月11-12号,会议地址是阿伯丁)上展示了该新型工具。

Peak公司桥塞系统的简化设计为深井坐封或回收作业提供了高效性与灵活性,同时该公司具备先进的机械坐封装置,无需使用复杂、危险的坐封工具,从而使作业更加安全、可靠。此外,与坐封系统工具相同的是:即便现场作业人员英语水平很一般,也可以轻松、高效、安全的完成井下桥塞的回收作业。

Peak公司桥塞系统可使用常规坐封工具完成坐封,例如钢丝坐封、电缆坐封、连续油管坐封以及钻杆液压坐封等。

密封性能超强

油气生产的新时代对新一代井下封隔器的性能提出了更高要求:如,具有卓越的密封性能,可适应高温高压井下条件,可用于气井等。Peak公司的SIMULTRA可回收式桥塞在可靠性与可回收性等方面具备超强的性能,可在井下严苛作业环境中表现出极佳的性能规格。

该工具采用无工作筒的简化结构设计,制造工艺精良且井下部署灵活。SIMULTRA桥塞可适用的套管尺寸范围为4-1/2~7 in,它可以使用Peak公司的模块化PowerTool工具来实现坐封或回收,该工具可通过常规入井送钻方法下放到位,可在垂直井或水平井内进行应用。

1.桥塞完全满足V0密封等级认证,可应对最复杂的井下条件。
2.可使用常规坐封工具完成坐封,例如钢丝坐封、电缆坐封、连续油管坐封以及钻杆液压坐封等;
3.井下承受温度可达175℃,承压可达7500psi;
4.桥塞具备防酸防腐性能;
5.桥塞可在作业现场进行调整,以使得它与其他配件更加兼容,从而减少非生产时间。

突破可回收难题

SIMULTRA可回收式桥塞的结构设计糅合了创新性的混合式MetaPlex密封技术,不仅具有可靠的井下隔离屏障,还具备了超常的可回收性,该工具的研发使得Peak公司在井下密封技术方向取得了跨越式发展。

1.具有较大尺寸的我内部流通通道;
2.可确保弹性体进行110%的回缩;
3.消除弹性体的永久式坐封变形;
4.无需对弹性体进行泄压;
5.可实现金属面-金属面之间的密封。

模块化PowerTool工具专门为快速下放和坐封井下工具而设计,它可以实现桥塞工具的快速坐封或回收作业。以钢丝坐封作业为例,井下智能决策模块可以实时反馈作业时间、井下温度、井下压力以及工具下放等数据来协助操作人员准确辨识工具是否到达设定坐封深度,从而提高桥塞坐封的成功率。

适用范围

Peak公司桥塞系统适用作业情况:
1.在钻井过程中进行隔离;
2.井口隔离;石油圈原创www.oilsns.com
3.用于封堵水层的区域隔离;
4.防止层间窜流的区域隔离;
5.在井下封堵不需要的或过量的产出气体;
6.完井或修井作业期间坐封封隔器或进行油管测试;
7.油管完整性测试;石油圈原创www.oilsns.com
8.油井弃置作业。石油圈原创www.oilsns.com

Peak公司简介

Peak Well Systems公司专门设计和研发用于井下干预的创新型井下工具,可为全球运营商或作业者提供大量的新型井下工具,公司可派驻专家进行现场服务,并提供售后服务,以尽力降低运营成本并提高生产井的产能。该公司的知名产品为各种系列的流量控制系统(目前已深得全球客户的信赖)与先进的井筒干预工具(用于单井紧急维保等)。

小编手中握有Peak Well Systems公司SIMULTRA桥塞的技术手册,若想获取,请联系小编 Isha!

来自/Peak Well Systems  译者/姚园  编辑/魏亚蒙
