斯伦贝谢让试井作业再添“灵性”

W0

井下实时油藏测试在亚洲、中东、北海和非洲等地区已经完美实现动态数据采集。

编辑 | 大安

油藏动态数据是运营商用来证实可采储量和最大限度提高油气采收率的关键工具。然而,传统的试井方法是以线性方式设计、执行和解释测试数据,这导致操作员在试井过程中难以获得最优数据集。此外,这种方法效率低且死板,极大地增加了操作人员在获取数据和做出油田关键开发决策之间所花费的时间。

几十年来,线性测井方法一直未取得突破,直到约10年前无线遥测技术的出现,该技术可以将井内测量仪器的声波数据通过井下中继器实时传输到地面。在此之前,只能通过在油气井中途测试(以下简称DST)期间部署电缆来实时收集数据,作业风险高、成本支出大。

无线遥测技术与传统DST工具串相结合,为实时数据采集提供了一定的灵活性,但仍无法满足运营商获取动态数据的期望,难以做出可执行的油田实时开发决策。为了实现这一目标,运营商需要通过强化加井下管串的控制性来提高测试作业的灵活性。

W1

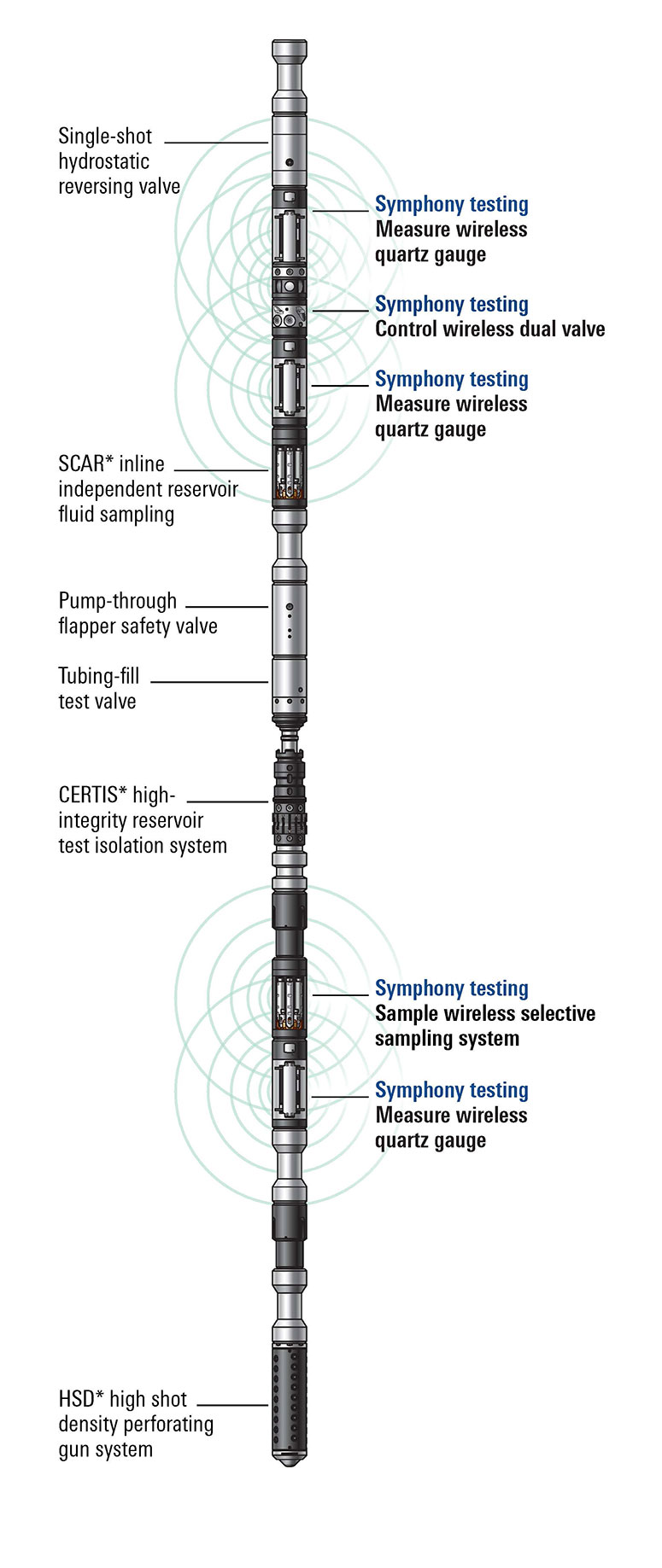

为了提高井下测试能力,斯伦贝谢推出了Symphony井下储层实时测试工具(以下简称Symphony工具),操作者可以通过无线数字工具串实时定位、隔离、连接、测量、控制、取样、选择和测绘储层剖面图。

Symphony工具通过应用Muzic无线遥测技术,实现了工具定位的地面与井下的实时双向沟通,为运营商开展储层评价提供极大便利。

提高储层测试的灵活性

利用Symphony工具可对井下工具串进行实时数字操控并进行双向沟通,使操作者能够对井下情况的动态变化快速做出响应,并获得最优数量的关键数据与最具代表性的井下储层测试样本。与传统方法相比,这种方法提高了作业的安全性、可靠性和效率。

在亚洲、中东、北海和非洲等区域进行现场性能测试时,Symphony工具是根据各家运营商的特定测试需求而定制的,但测试的共同点是均需面对复杂的储层环境。Symphony工具增强了作业的灵活性,运营商能够在其工作流程中做出可执行的决策。新型工具不仅能帮助运营商获取所需的动态数据,包括(但不限于)浅储层深度、流体压缩系数、低泡点压力等,还能助力进行人员优化并缩短钻井周期。

亚洲区域的浅储层测试

在亚洲的一个浅层油藏中,使用无线选择性电子发射头、无线石英计量表和无线双向阀,可在以前无法测试的环境下进行油藏测试。总储层深度约为1600米,水深为1000米,地层易出砂,这使依赖于环空高循环压力的常规DST工具无法开展作业。

在已经部分预射孔的储层内,电子发射头通过声波启动,可利用双向通信功能来确认油管输送射孔枪是否成功激发。在射孔过程中不会产生压力信号,不会对裸眼地层造成压力冲击,从而在测试期间避免出现储层出砂问题。通过应用新技术,作业人员可以取代传统的电缆射孔作业模式,节省作业周期,规避了在DST工具串内下入电缆的作业风险。

无线双向阀包括可独立操作的测试阀和循环阀,分别在油管内部和油管与环空之间提供隔离。该阀无需通过压力脉冲来激活,所以它非常适合用于浅层储层环境,在整个油藏测试过程中提供了井筒完整性和操控性。

无线石英表能够提供连续的实时数据,通过数字化的工作流程和联网操作,使运营商能够做出明智的决策来优化油藏测试。

在中东区域实现人员精简

针对自升式钻井平台的23口井,中东的一家运营商应用新型无线校深工具对DST工作流程进行了优化整合,成功取代了传统的储层测试管串的校深方式。

无线校深工具将伽马射线测量整合到数字管串中,并通过无线遥测技术传输至地面。通过添加这个功能模块,缩短整体校深耗时,无需再配置3人的电缆作业团队,避免将电缆下入工具串内,从而降低了HSE风险。

W2

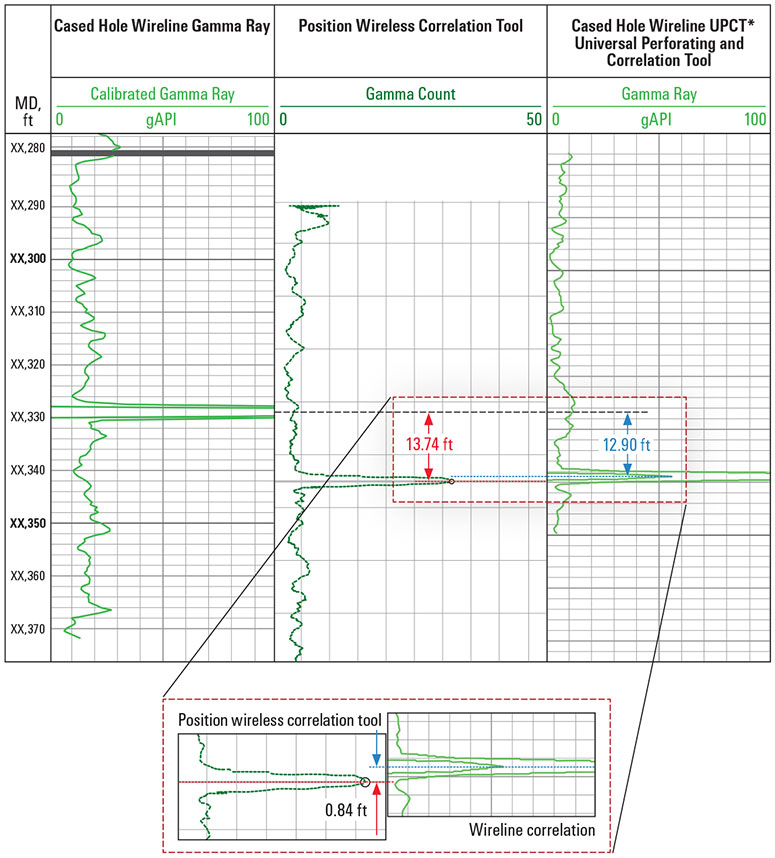

图2所示的测井曲线,对比了新型无线定位方法与传统套管井电缆校深方法的差异。(来源:斯伦贝谢)

在第一次DST作业期间,操作人员选择使用两种校深方法来评估剩余多井测试阶段的使用情况。图2所示的结果表明,新型无线校深方法的准确性要高于传统方法,满足作业者的要求。整个校深过程约在1~2小时内完成,每次试井作业约可节省10个小时的钻机时间。

英国油层测试获得所需的储层样本

英国区域进行油藏测试作业所面临的主要挑战是泡点压力非常低,这意味着在试井封隔器上方采集到的常规DST样品不具有真实的代表性。因此,斯伦贝谢推荐使用无线选择性取样系统,该系统可以放置在试井封隔器的下方,可以尽可能地靠近地层。

在放喷排液阶段,操作员部署四个单相样品瓶来盛装流体样本。在主要的流动阶段,四个采样器能够根据操作者的要求启动,以捕获最具代表性的地层样本。在两种流动情况下,无线采样系统的激活都是通过地面双向通信来确认的,这增加了操作者对油藏测试的信心。

加蓬重泥浆的无线控制

在加蓬的一次裸眼井油藏测试中,一家运营商试图在1.80g/cm3的油基泥浆中完成测试作业。在过去,这种井况可能会给传统的液压操作模式的DST工具带来压力传递问题,运营商只能使用声波来控制井下管串,传输数据并获得代表性流体样本。数字化测试管串包括无线双向阀、无线石英仪表和无线选择性取样系统,使作业者能够在这种具有挑战性的环境下完成测试目标。

结论

通过增加对井下工具管柱的控制,作业者可以在试井过程中获得所需的动态数据,从而做出重要的油田开发决策。井下实时油藏测试克服了传统线性测井方式的局限性,提升了仅靠无线遥测技术所无法提供的性能。正因为如此,作业者可以更安全、更高效地了解储层情况。
