冬天里,这款VSC导航系统可能更适合你

冬天里,这款VSC导航系统可能更适合你

东方物探自主研发的VSC导航系统——足不出户,让你从系统屏幕上直接观测到海外项目中震源生产情况,并且其精度保持在厘米级。

来自丨东方物探
编译丨大安

天冷了,不想出门逛街,不想出门吃饭,上天猫,叫外卖,大家已习以为常。在信息化时代,能在家里解决的问题,又何苦舟车劳顿外出呢。石油人也如此,冬天能待在屋里就不想去工区啊。所以今天给大家介绍一个系统——东方物探自主研发的VSC导航系统——足不出户,让你从系统屏幕上直接观测到海外项目中震源生产情况,并且其精度保持在厘米级。

VSC震源导航系统2017年3月由东方物探装备服务处自主研发成功,将“RTK”“云服务”等技术集成在系统上,通过手机APP实现远程监测;可控震源作业车辆在测线上的移动轨迹,通过VSC可以精确定位在方寸之间。

VSC震源导航系统从成功研发到实际应用一年多来,从西部沙漠戈壁的克深5项目到东部复杂城区的辽河青龙台项目,从严寒的北疆地区到炎热的西南盆地,从沙特、哥伦比亚到科西项目,这套系统已从最开始的简易导航,发展到目前集定位、导航、云服务、授时、质控、成果下载、任务管理、安全管理等于一体的多功能集成系统,成为勘探生产提质增效又一利器。

截至目前,东方物探装备专业化技术保障人员根据现场生产情况,及时调整改善V系统功能,通过简化数据、更换编码方式等措施快速解决系统通信不稳的问题;通过植入几何计算功能,有效解决多台震源同组激发的组合中心精度问题;通过航迹规划,确保施工车辆的作业安全。

截至10月24日,科西项目平稳生产近27万炮,VSC导航系统状态稳定。

1、概述

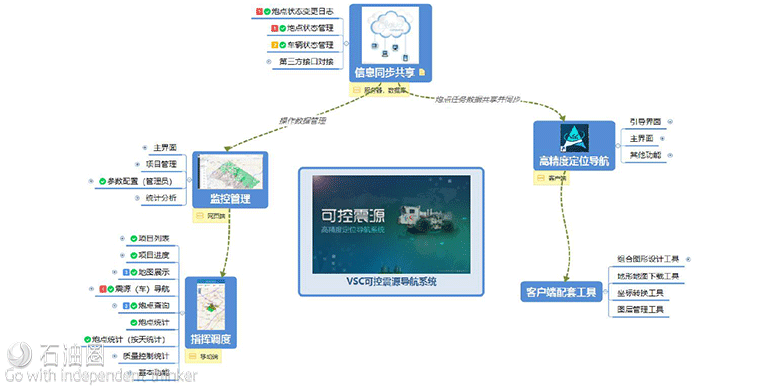

可控震源高精度定位导航系统是由基站、车载终端、导航软件和服务器软 件四部分组成。

冬天里,这款VSC导航系统可能更适合你

2、产品功能
➢ 定位:可为震源车辆及箱体提供厘米级的高精度定位。
➢ 授时:可为 VE464、VIBPRO、VIBPRO HD 系统提供稳定授时。
➢ 导航:可为震源车辆提供无桩号炮点导航以及轨迹导航。
➢ 质控:可显示震源振动参数、提落板消息、振动质量并存储力信号。
➢ 任务管理:在手机网络条件下,实现项目管理,实时显示项目进度,远程炮点自动更新,炮点状态共享分区块管理。
➢ 成果下载:在有网络条件下,能够实现远程 PSS 报告、“COG”等质控 文件下载功能。

3、产品特点
➢ 厘米级的定位精度+软件GPS质量控制,确保坐标可直接作为成果。
➢ PPS过冲保护,降低震源导航箱体因电压过冲而烧坏的概率。
➢ 定位定向,为震源车辆提供精确航向,便于操作手驾驶。
➢ 多样化RTK差分选项,可选用内置电台、网络和Oministar任一差分方式,适应不同情况下的差分要求。
➢ 无线连接,采用WIFI、蓝牙连接方式,减少震源车内的连接线路。
➢ 高稳定性、可靠性,电源电压保护电路,功耗低至6W。
➢ 使用简便、操作简单,采用一键式使用原则,操作者可快速上手。

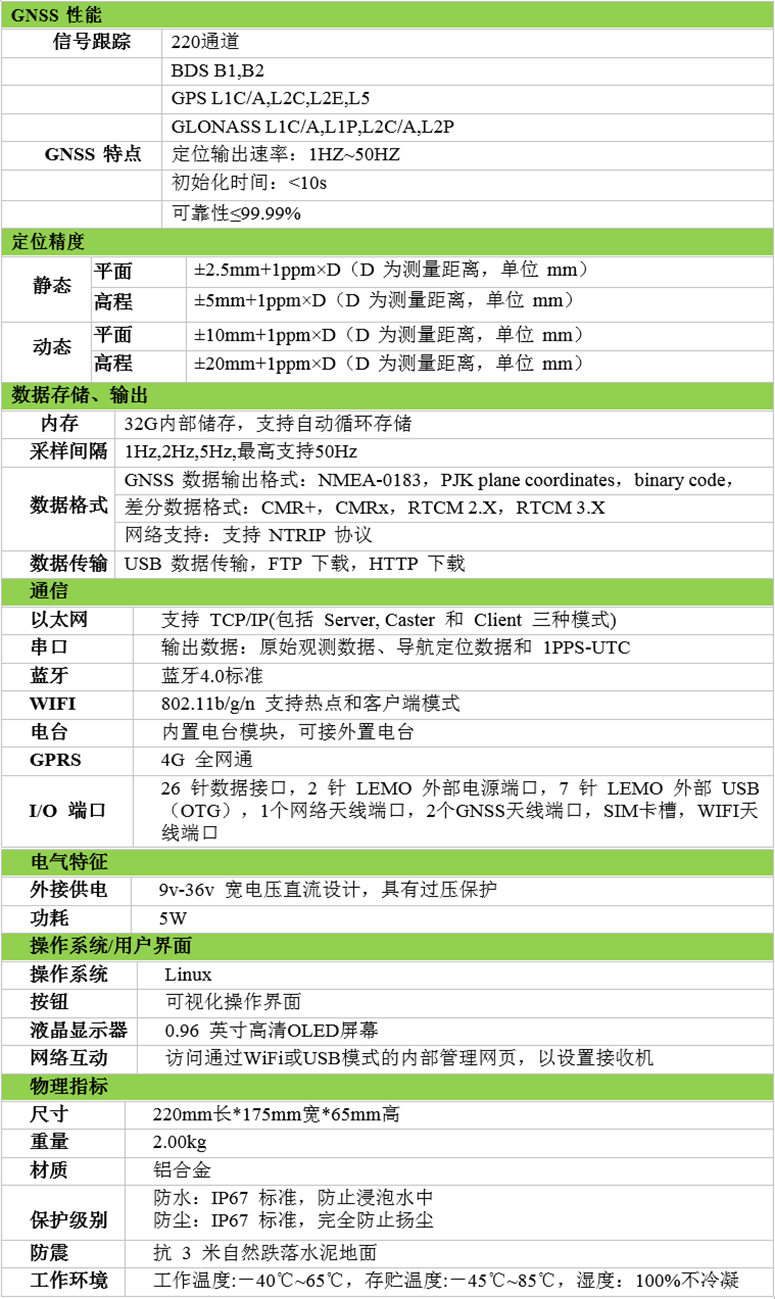

4、技术参数

冬天里,这款VSC导航系统可能更适合你
