TCS系统:水下油井的“牵线红娘”

TCS系统:水下油井的“牵线红娘”

Trendsetter连接系统(TCS)结合跨接管,可将水下油井与采油模块系统牢牢地拴在一起。

来自丨Trendsetter
编译丨TOM

Trendsetter连接系统(TCS)是一套针对水下连接器的综合解决方案,可充分满足客户需求,为客户提供稳定可靠的创新性连接器产品。该系统的核心为Trendsetter公司专有的TEX金属对金属(MTM)垫片系统。

Trendsetter工程公司是位于美国得克萨斯州休斯顿的一家私营企业,致力于在全世界范围内,从勘探开发到弃井,提供专业的水下设备与水下服务。该公司于2013年首次向业界推出其水下卡箍式连接器与TEX垫片技术。这些产品拥有2至16英寸不同尺寸的型号,以及多孔型号,且能够耐400华氏度高温,耐20000psi高压。

TCS产品线负责人Chris Perry表示:“Trendsetter公司高温高压连接器将极大降低水下复杂工况下的施工难度,并且提高该产品的行业性能标准。通过与油气公司共同开发,该产品有效地克服与解决了海底复杂工况下的种种挑战。”

不断扩展的TCS产品线,满足了客户与行业不断增长的需求。该公司的TC2产品采用液压驱动连接器,具有紧急快速断开功能与可选配的流体保持阀,这是修井作业的理想选择。该卡箍式连接器系列目前已经研发出TC16型产品,主要针对16英寸大孔径的管线跨接管。与此同时,该公司还配套研发出TEX-13型与TEX-16型垫片。

TCS系列产品通过参考研究市面上现有的海底连接系统,经过反复经验教训学习、调研与试验反馈,最终研发出现有的产品。该系统的核心为Trendsetter公司的专利性TEX金属对金属(MTM)垫片系统。得益于该产品系列的成功研发,Trendsetter公司能够在产品质量、服务、报价及发货速度等方面能够做到满足甚至经常超出客户要求。

Trendsetter公司的TC7型卡箍式连接器与该公司的其他产品,如模块适配系统及水下采油树连接设备,构成了该公司的硬件产品系统,助力Talos能源公司实现现有资产的长期增值。

TCS系统:水下油井的“牵线红娘”

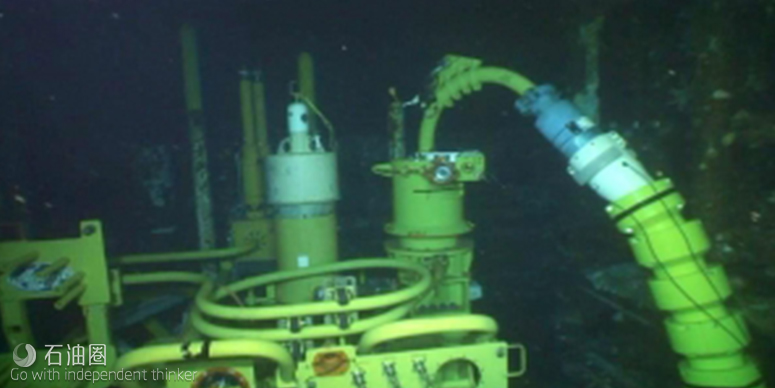

Talos能源公司利用Trendsetter工程公司的TC7卡箍式连接器与TEX垫圈,成功部署、安装了一套柔性跨接管,将Mt. Providence海底油井与Pompano采油模块系统相连接。位于水下1850英尺的Mt. Providence油井已经成功投产,目前正处于正常生产阶段。Trendsetter工程公司已获得另一模块适配系统项目,以方便未来与Pompano模块的连接。

该公司所有产品均在美国得克萨斯州休斯顿完成设计、组装与测试。TCS系列主要包括以下产品:TC2套筒连接器、TC7卡箍式连接器、TC11卡箍式连接器、TC16卡箍式连接器。

TC2套筒连接器

TC2套筒连接器适用于直径较小的管线连接当中,比如气举作业与化学药剂注井作业。该连接器与TEX-2垫片配套使用,其最主要的特点是创新性的闩锁结构机制,可承受该型号连接器无与伦比的作业强度。通过液压驱动或者机械驱动,遥控设备将该连接器安装到水下设备中。

由于TC2采用TEX-2专利密封垫片,可在安装完成后进行倒密封测试。该连接器额定工作压力为15000psi,同时可根据具体项目要求,针对材料与端部连接方式进行灵活调整,满足客户需求。对于安装与拆卸过程中存在流体滞留的情况,TC2可以配套额定压力安全阀。

TCS卡箍式连接器

TCS卡箍式连接器为高度集成化的设备,包含集线器、卡箍与对齐结构,具备简单、高效等特点。该卡箍式连接器利用API上扣工具安装导螺杆与密封垫圈。该上扣工具拥有匝数计数器与机械备用锁机制。

卡箍外壳与软质圆筒集成在外侧对齐结构中,充分节省了空间,简化了安装流程。其对齐结构规范了上卸扣工具接口,增强了水下设备的密封性。TCS卡箍式连接器包含三种不同型号,可与内径高达16英寸的各种密封垫圈配套使用,最大可与20英寸的跨接管连接。

TC7卡箍式连接器

主要针对小直径管线的跨接管,最大内径为7英寸,配套API5级标准上扣工具使用。TC7卡箍式连接器满足API标准:
1、5英寸卡箍式连接器最高工作内压15000psi,最高工作温度400华氏度;
2、7英寸卡箍式连接器最高工作内压15000psi,最高工作温度302华氏度。

TC11卡箍式连接器

适用于中等直径的管线。该连接器可与最大内径为11英寸的密封垫圈配套使用,并且配合API6级标准上扣工具使用。TC11卡箍式连接器满足API标准:
1、9英寸卡箍式连接器最高工作内压15000psi,最高工作温度302华氏度;
2、11英寸卡箍式连接器最高工作内压10000psi,最高工作温度302华氏度。

TC16卡箍式连接器

适用于大尺寸集输管线。该连接器可与最大内径为16英寸的密封垫片配套使用,并且配合API7级标准上扣工具使用。TC16卡箍式连接器满足API标准:
1、7英寸双孔卡箍式连接器最高工作内压10000psi,最高工作温度250华氏度;
2、13英寸卡箍式连接器最高工作内压7500psi,最高工作温度250华氏度;
3、16英寸卡箍式连接器最高工作内压7500psi,最高工作温度250华氏度。
