斯伦贝谢经典之作 大位移砾石充填筛管

斯伦贝谢经典之作 大位移砾石充填筛管

斯伦贝谢的Alternate Path筛管,是一种能够提高大位移井或水平井砾石充填率(可确保100%砾石充填)的特殊筛管,文章通过对此筛管的组成、材质以及作业原理进行描述,体现出了其在完井作业中的高效性、经济性及其他优势。

防砂作业能够防止地层中的细砂、颗粒进入井筒,稳定储层,同时提高产量。不论是裸眼井还是套管井完井,斯伦贝谢都可以提供适用性广的完井工具和服务,另外还可以派出专家参与项目,共同选择合理的作业方案。

Alternate Path防砂采用分流管和喷嘴作为旁通,当进行砾石充填或压裂充填时如果遇到砂桥可从分流管通过,并对环空进行充填。

Alternate Path技术-裸眼井

OptiPac Alternate Path裸眼砾石充填技术能够满足油藏的特点,适用于各类砾石充填井。筛管主要有绕丝筛管及烧结网两种,筛管有一到两根无孔传输管,可以将携砂液从接头输送到另一个接头,每个接头有两个接有喷嘴的充填管,当砂桥形成的时候,充填管可以将携砂液输送至筛管和井筒之间的部位,将未充填的环空进行充填。

UltiPac Alternate Path大位移砾石充填筛管具有独特的分流管,能够降低摩阻,将砾石充填的长度增加至1829m,每个筛管都有6个传输管,3个充填管,筛管有绕丝保护,以便在筛管下入的时候能够充分旋转。UltiPac筛管使用的绕丝筛管与斯伦贝谢LineSlot的优质绕丝筛管属于同一种,这种筛管在业内加工得最精细、最牢固。

UltiPac Alternate Path大位移砾石充填筛管

UltiPac Alternate Path大位移砾石充填筛管对于陆地和海上的大位移裸眼砾石充填井来说是一个完整的系统,在需要使用封隔器的完井作业中作业效率更高。

筛管周围有一圈独特的分流管,这些分流管被绕丝包被,这一保护壳能够使筛管在下入大位移井或水平井时能够充分旋转。

分流管和排出携砂液的喷嘴,通过改变流道使得携砂液通过砂桥,当进行砾石充填时,携砂液可从分流管通过,并对环空进行充填,而传统的砾石充填如有砂桥形成则会堵塞携砂液的流动通道。

传输管和充填管可确保100%砾石充填

斯伦贝谢经典之作 大位移砾石充填筛管

筛管周围有一圈独特的分流管,能够降低摩阻,将砾石充填的长度增加至6,000 ft(1829m),Ultipac筛管与分流管的协同作用下,能够通过单趟作业实现多层砾石充填。

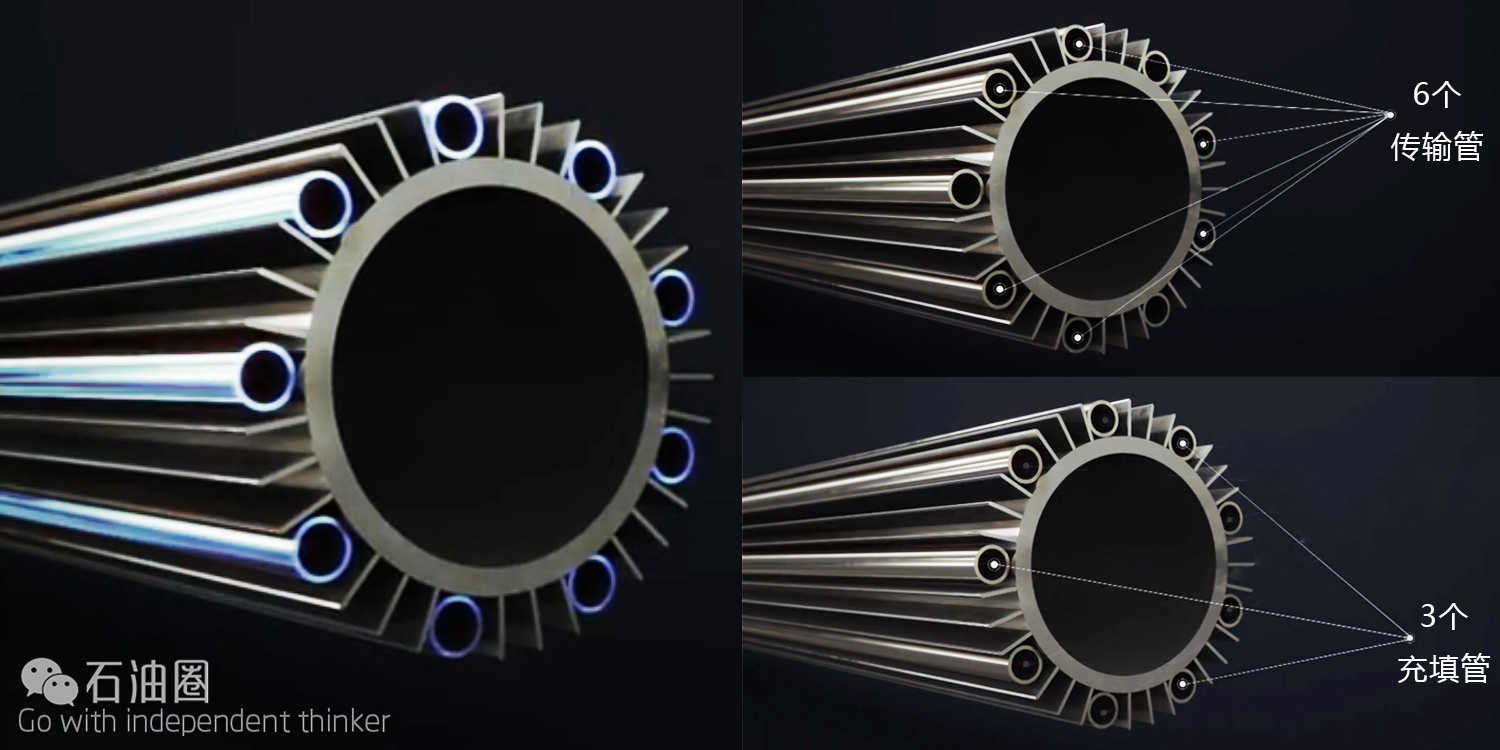

UltiPac筛管有九根分流管:六根是传输管,三根是充填管,且都被线圈包被。无孔传输管不断地流经每个接头,充填管在每根筛管的底部是封闭的,每隔6英尺就装有硬质喷嘴环。在每个喷嘴环处有三个均匀分布的携砂液流出口,能够将携砂液输送至筛管和井筒之间的部位。

圆形管道减少摩擦力

UltiPac筛管设计为圆形,可以减少摩擦损失,增加砾石充填段的长度,这一设计可将额定压力为6500Psi的砾石充填段延长至6,000 ft(1829m)。

筛管接头连接简化了平台组装作业流程

筛管接头通过首尾相接的同轴管汇实现接头间的一次性连接,携砂液通过与上一个接头连接的传输管可以输送至下一级接头的传输管或充填管。该管汇避免了在组装时使用工具对复合接头管汇进行调整和误调整的可能性,从而极大的简化了现场组装流程和减少了设备运转时间。

坚固的绕丝筛管所能提供的保护

UltiPac筛管使用的绕丝筛管与斯伦贝谢LineSlot的优质绕丝筛管属于同一种,这种筛管是业内加工得最精细、最牢固的一种筛管。线圈围绕分流管,起到了防护罩的保护,在筛管下入的时候能够充分旋转。

封隔器实现多层砾石充填

UltiPac筛管配合封隔器可以实现单趟多层砾石充填作业,使用该封隔器进行层间隔离能够从以下几方面优化井身设计:封隔器在最初就可以借助盲嘴跨过水层和气层;在生产周期内,它们可以关闭水侵或气侵超过允许范围的层位;可以通过圆滑孔眼、密封件和滑套配合使用,实现对油层的选择性开采。

UltiPac筛管的优点

1.提高砾石充填率,从而提高油藏的产液能力和完井作业的有效性;
2.能够在长井段的砾石充填作业时提高成功率;石油圈原创www.oilsns.com
3.可以单趟完成多产层充填,避免了多趟作业,降低作业成本;
4.由于没有额外需要安装的工具,因此缩短了筛管组装的时间;
5.为边缘油气层的完井提供了更为经济的方法;石油圈原创www.oilsns.com
6.适于使用携砂比更高的携砂液,减少作业时间;石油圈原创www.oilsns.com
7.可以充分转动,快速下入长水平井中。石油圈原创www.oilsns.com

UltiPac筛管的特点

1.在大位移井中,圆形的分流管能够减小摩擦压降的损失量;
2.使用LineSlot的优质绕丝筛管作为基础材料;
3.单次即可实现接头与接头的同轴连接;
4.当Alternate Path砾石充填筛管接头进行连接时,分流管能够实现自动校准对接;
5.额定作业压力可提升至6500Psi(44.8 MPa);
6.将砾石充填段延长至6,000 ft(1829m);
7.使用封隔器的情况下,单趟作业就可实现多层充填。

适用范围

1.陆地或海上的大位移裸眼井:
(1)砾石充填;
(2)油层封隔;石油圈原创www.oilsns.com
(3)下放封隔器,进行砾石充填作业。

2.含有高渗透率的漏失层、容易出现砂桥的井。

译者/罗曼  编辑/魏亚蒙
