前方高能! 威德福带来无所不能的尾管系统

前方高能 威德福带来无所不能的尾管系统

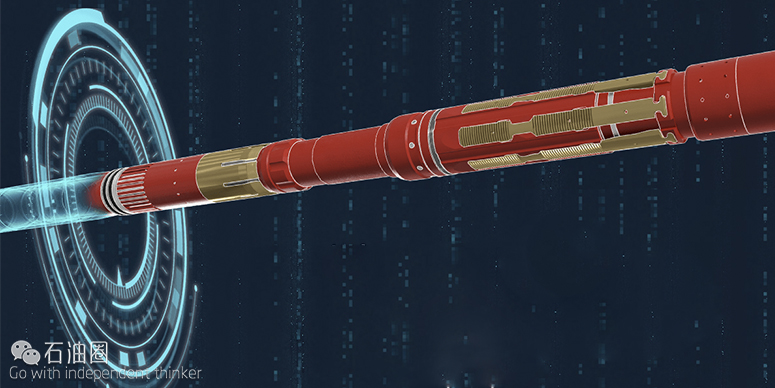

如今,石油生产商们面临的钻井环境通常要更为复杂。威德福为特殊环境下设计并制造的Integraline高性能尾管系统可以在严苛的条件下,如超深水、大位移、含硫气井或高温高压,保持优秀的性能。

威德福于IADC(国际钻井承包商协会)的2015年世界年度钻井会议上发布了IntegralLine尾管系统。Intergral尾管系统主要由3个组件组成:接收筒(PBR),尾管封隔器和可旋转尾管挂。封隔器采用了特色压模密封技术,在封隔器的外径和主套管的内径之间形成抗挤压的气密屏障。这种结构特征可以降低设备的失效风险,防止井完整性被破坏,以应对严苛作业条件。各个部件还可以根据需要进行替换组合,为特殊、复杂的施工提供有针对性的尾管挂解决方案。

“对于任何作业来说,通过提高技术的可靠性来降低风险都是非常有必要的。”威德福井建副主席Brent Emerson表示,“我们这里所做的工作是为了解决高风险井的施工难题。IntergraLine系统是我们从未间断的技术革新中又一进步。通过提供完整的施工综合性服务,保证尾管系统的成功安装,确保井的完整性,为我们的客户提供优质的解决方案。”

在加拿大阿尔伯塔的一口气井-凝析井中通过应用IntegraLine尾管系统实现了尾管压裂作业,压裂施工压力达到了57.111MPa,而整个尾管系统在压裂施工中做到了压力零损失。

高性能 SwageSet PBR

SwageSet PBR是为配合IntegraLine回接筒密封装置使用而设计的,可以实现尾管回接,密封效果极佳,且能承受高压。PBR可以在施工中对工具进行保护,配合垫片使用可以更进一步地提高PBR的保护性能。

PBR与SwageSet packer直接接触,具有密封性好、抗挤压的优点,同时又减少了高压密封部件的使用。PBR封隔器具有一个水利密封装置,能够防止PBR后窜,对于向下钻井作业非常有利。

应用石油圈原创www.oilsns.com

  • 大位移井、大斜度井、水平井
  • 高温高压井
  • 超深水井
  • 含二氧化碳、硫化氢的井

高性能尾管顶部封隔器

SwageSet封隔器是IntegraLine尾管系统的重要组成部分,在固井和非固井尾管中性能表现优异可以为环空分隔提供高性能密封该封隔器的设计对于钻进施工来说十分有效: SwageSet PBRSwageSet封隔器之间的高扭矩密封连接可以防止钻井旋转时封隔器的向后滑动。在钻进下放尾管的过程中,封隔器蜂窝式结构可以良好地兼容高扭矩的划眼和钻进工具。石油圈原创www.oilsns.com

SwageSet PBR施加重量即可以激活SwageSet封隔器。一旦被施加坐封力,卡瓦和封隔组件就可以完成安装。该V0标准的封隔器安全操作上限为204 ̊C86 MPa,可以满足大多数作业要求。此外,一些用于扩展服务的封隔器型号的操作上限可以达到103MPa

  1. 压模密封技术:在封隔器和主套管之间形成抗挤压的气密屏障,气密性好,抗震动;
  2. Aflas橡胶结构:抗拖拽,可以实现过封隔器总成的高速率循环,洗井时可移除废屑、提高固井质量;
  3. 高扭矩整体轴心:出色的水力密封性能和抗拉能力;
  4. 夹持卡瓦:锁住所施加的坐封力,保证封隔器安装稳定性;
  5. XYLAN®涂层锥齿:在如大位移井中的施工中,减少激活封隔器组件所需坐封力。

IntegraLine R 高性能可旋转尾管挂

威德福IntegraLine R高性能旋转悬挂器满足严格的ISO 14310 V0标准,是第一款在103 MPa204°C的环境下测试并合格的尾管挂IntegraLine R适用于深井、大斜度井,同时也满足这些井也通常处于的高温高压环境。

通过液压气缸的压差激活IntegraLine R尾管悬挂器使卡瓦与套管咬合对于不需要进行旋转的施工操作可以采用威德福IntegraLine S高性能静止悬挂器其中包含的不是滚轴承而是隔离环

  • 高扭矩-一体式轴心结构:可以满足尾管结合面的扭矩要求;
  • 重载轴承:可以在安装尾管挂后的固井操作中旋转尾管;
  • 加固卡瓦:悬挂能力可以达到1,000,000 453,592 kg),即使套管级别多重量大也能出色完成尾管安装
  • 钢剪切螺丝:即使在高温环境中,也可以支持所设计的坐封压力值;
  • 定制密封设计:可以帮助悬挂器应对高温高压环境;
  • 圆锥齿卡瓦:保护卡瓦,优化分流,适应钻井和划眼作业;
  • 行程保护器:防止卡瓦在震动和过大的套管中滑动。

选择最佳产品,提高井筒稳定性

良好的固井作业可以保证在井在生命周期中具有良好的分隔性和井完整性合适的套管和尾管安装可以帮助提高这道初始保护屏障的有效性。在固井后,顶部封隔器又建立了一个井完整性屏障,而选择最佳的尾管系统可以进一步提高井完整性。石油圈原创www.oilsns.com

  1. 明确在深水、页岩、高温高压、或常规钻井施工中存在的挑战和目标;
  2. 对风险进行设计,设计时应遵从低完井开销、长生产时间的原则;
  3. 根据可靠的技术支持,根据设计需求选择合适的产品和服务。

如需获取关于该技术的更多资料,请联系石油圈技术运营 Demons,QQ:2582825239。

来自/Weatherford     译者/周诗雨     编辑/Lemon
