自动循环系统 钻井作业再提速!

2

哈里伯顿新推出的ecd Plus系统可以保持起下钻及钻杆连接过程中连续循环,安全性更高,大幅提高钻井效率,作业时间更短。

来自丨哈里伯顿
编译丨周诗雨 惊蛰

近日,Halliburton公司发布了e-cd Plus系统,一项可在钻井作业及起下钻期间实现自动化、增强型连续循环的新技术。在钻杆连接过程中,该系统能够保证钻井液不间断循环,保障作业连续性。

将e-cd Plus系统与地面控制设备连接后,利用专业软件可远程控制所有分流和侧孔连接,而以前这些都需要是人工完成。e-cd Plus占地面积小,在保障井下连续循环安全的同时,作业人员数量也大幅减少。

e-cd Plus可以保持井底压力和流体性质稳定,确保设备在高压、高温环境中的冷却效果,并能够在大位移井中的连续清洁井眼,有助于提高高难度钻井项目的成功率。

Daniel Casale说:“在e-cd Plus的设计中,我们主要提高了操作安全性、效率,减少了总连接时间,节省了宝贵的钻井时间。在法律法规管制严格的市场条件下,我们希望它能够满足市场对连续循环系统不断增长的需求。凭借自动化系统,e-cd Plus不仅能够在作业过程中保持双重压力屏障,而且得益于系统功能多样化,其既可作为一个独立的解决方案,也可用于钻井作业中的压力控制,降低高难度钻井作业风险。”

在最近北海进行的一次作业中,由于切屑清除和井筒压力状况不佳,无法成功钻至目标深度。随后他们采用了e-cd Plus的自动分流组件,在两个井段、总长约6800英尺的裸眼井眼中提供连续循环。最终成功钻至了预定深度,避免了邻井停钻等难题的发生。

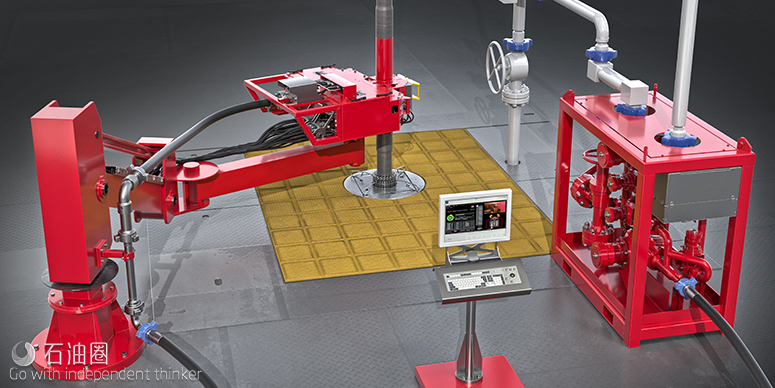

e-cd Plus系统

自动e-dc连接,让员工远离风险高危区。e-cdPlus系统用自动化系统取代了手动连接程序,改良了整个作业过程。通过传送臂或起重器将工具夹到e-cd短节上,使用一个远程控制器对侧孔连接和分流的所有步骤进行自动控制。

e-cd Plus系统保留了手动e-cd系统的优点和历史数据,但不再需要作业人员停留在只有单一压力屏障的高危施工区内,提高了安全性和作业效率,整体连接时间缩短。一旦流动管线与短节实现连接,整个过程都将由处于安全环境中的远程站点进行计算机控制,还可以实时查看系统所有操作和即时反馈信息。

e-cd Plus系统应用特性包括:

  • 可控程度高,可根据作业需要可设置不同级别的自动化程度水平
  • 采用了与传统e-cd系统相同的接头设计,保证了服务质量和系统记录的连贯性
  • 侧钻口流动管线采用了螺纹接头,分流更安全
  • 与MPD作业和软件无缝集成,无需在连接过程中增加额外的地面背压

e-cd系统是一项埃尼公司的专利技术,由哈利伯顿开发使用。是第一个引入现代钻井作业中基于接头系统的连续循环系统。在2006年至2016年,该设备已成功应用于120多口井的21000多个连接中。没有同类产品能够与e-cd系统的良好记录、流量能力和可靠性比肩。

工作方式

在钻井作业之前,先在钻杆预安装接头,并将节流管汇装到钻井立管中。在作业期间,立管中的流体通过带有闸门阀和桥塞阀的分流管汇转向到分流管汇入口和出口。当使用e-cd系统时,闸阀关闭,但如有需要又可以快速打开旁路。在e-cd钻井开始之前,系统是完成安装,此时闸阀关闭,桥塞阀打开。来自钻井泵的泥浆随后先后流过分流管汇、顶驱设备,注入井下。

随着钻井的持续进行,需要安装新的钻杆。这时,使用一条高压软管,将侧孔连接到接口上。通过这一系列步骤,流体的流动路径就可以安全地从顶驱转移到侧孔位置,而不会产生压力波动。

接上新的钻杆后,注入流体填充。分流的流量通过顶驱返回,侧孔处的软管也被移除。在整个钻井过程中,泵不会关闭,从而能够保持恒定的ECD。

在使用此系统时,即使把连接的所有方面都考虑在内,所需连接时间与常规连接方式大致相同。但由于在侧孔连接时不需要调整泵送量、循环连接器以及连接前的井眼清洗工作,因此抵消除了多余的时间。侧孔从连接到断开连接,所需的总时间大约为三到五分钟。

产品配置

  • 工作压力10,000 psi
  • 提供多种钻杆螺纹,可根据要求进行定制化螺纹设计
  • 5000psi 和7500psi两种规格的额定压力
  • 设计流量上限可达1200 gpm
  • 适用于高密度流体
  • 气动压力控制面板和阀门
