斯伦贝谢为深水测试出招了

斯伦贝谢为深水测试出招了

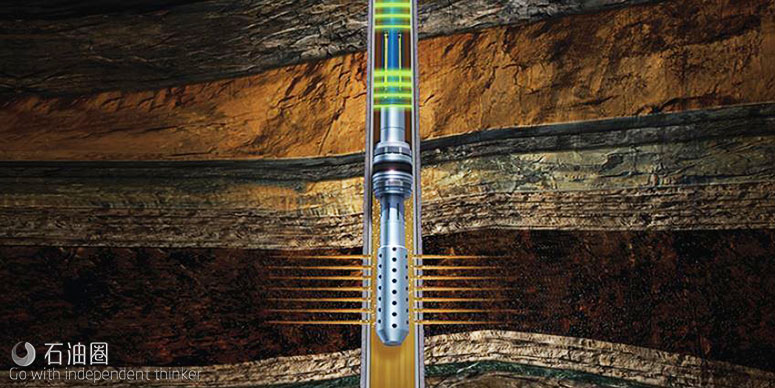

斯伦贝谢的无线传输 Quartet 井下测试系统利用地面无线操作的井下工具助力深水测试,其实时测试数据为工程师提供决策参考。

来自丨斯伦贝谢
编译丨郑毅

由于深水钻探的高昂成本,作业者们一直在寻找新的技术来减小油藏性质和油井开发的不确定性。减少作业成本并更多地获取勘探井的信息就成为了深水勘探开发的关键。在油田开发阶段前期,减少单井费用以及探井数量也是作业者要考虑的重要问题。

与过去相比,现在的井更加复杂,作业者更加重视井下温度压力的实时读取。试井的目的是通过开井关井来分析油藏响应以及确定油藏的性质,比如表皮系数、渗透率、生产系数以及地层原始压力。

以前这些油藏信息的获取主要是通过存储式压力计而不是实时井底压力计。这就需要根据地面的数据额外分析来确定井下的情况。没有实时的数据让测试工程师们只能保守地估计开井以及关井的时间。

这种既定的测试方案通常不能满足最起码的用于试井解释的数据的要求。它要么时间过长,要么时间过短。这造成的结果就是,要么增加额外的钻机时间,要么没有得到有价值的数据。此外,没有实时的井下数据监测,作业者将意识不到作业过程中出现的问题,而这只有等到中途测试(DST)管柱起出来后才可以补救。

之前在测试过程中获取井下数据的方式包括通过钢丝绳直接连接井下压力计,或者连接到一个可以与管柱上的压力计沟通的探针上。这种钢丝绳作业局限性在于开井时的作业风险,它有可能被井下流体冲上来或者是在出砂的情况下卡在井里。这就使得作业者在决定使用这项技术时需要谨慎。

深水作业失败的代价是巨大的,作业者们希望通过可以实时检测的测试方案来优化决策以及减少风险与平台日费。无线井下测试系统正是在这种背景下开发出来,用以在测试过程中双向传输信息。Maersk石油公司近期在安哥拉一口极具挑战的深水勘探井中使用了该项技术,成功地解决了测试过程中的不确定性问题,获取了井底传输的重要数据,并且在优化测试减少平台日费方面取得了显著的成果。

无线传输测试

斯伦贝谢的无线传输Quartet 井下测试系统,一趟测试管柱就可以为客户提供封隔地层,控制井下开关,测量以及取样作业,并且通过地面控制井下工具并读取井底压力数据。这套井下油层测试系统相对于传统测试管柱的特点是:在更低的环空压力下 工作,使用更少的氮气,不用钻杆和伸缩短节以及更少的密封件和连接。

模块化的无线遥测系统与测试系统相结合,使得在测试的过程中能够根据地层情况调整测试时间并确认井下压力数据。作业者们现在可以准确地知道是否收集到了足够的用于分析的数据,因此优化了测试工序以达到测试目的。

这套测试系统主要由四种工具构成,包括整个测试过程中进行压力和温度测量的 Signature 压力计。通过无线遥测技术,该压力计提供了地面与井下的双向沟通并实时确认井下压力温度数据。每一个压力计都可以以实时或者回放的方式读取压力和温度数据。

该系统中其它的工具还包括融合了可回收式封隔原件和井下固定封隔器的CERTIS 一趟钻封隔系统,用于控制循环测试的井下智能双阀 IRDV 系统,获取有代表性的井底流体样品的SCAR系统。这些系统模块与无线遥测技术结合,为作业者提供了灵活的选择。所有工具都具有常规测试作业的性能,以备不时之需。

这口探井位于安哥拉Chissonga 区块,距首都罗安达 176 公里。Maersk 石油公于 2013 年三月开始钻井,第一目的层井深大约 5000 米,水深 1462 米。测试的目的是通过监测井底压力来确认砂岩地层的碳氢化合物以及判断Chissonga区块主要井之间的油藏连通情况。

在使用 MWD、LWD 和电测确认有油气显示后,作业者开始地层测试。在一天的日费达到一百万美元的情况下,设计测试方案的主要挑战是如何在满足测试目的的情况下最大化地提高作业效率。

远程决策

斯伦贝谢测试服务部门提出了一趟钻测试管柱的解决方案,这是通过压力计实时监测与管理测试作业的无线遥测技术来实现。直到完成了电测,确定了这项技术适用于这口井才决定使用该无线直读的技术。

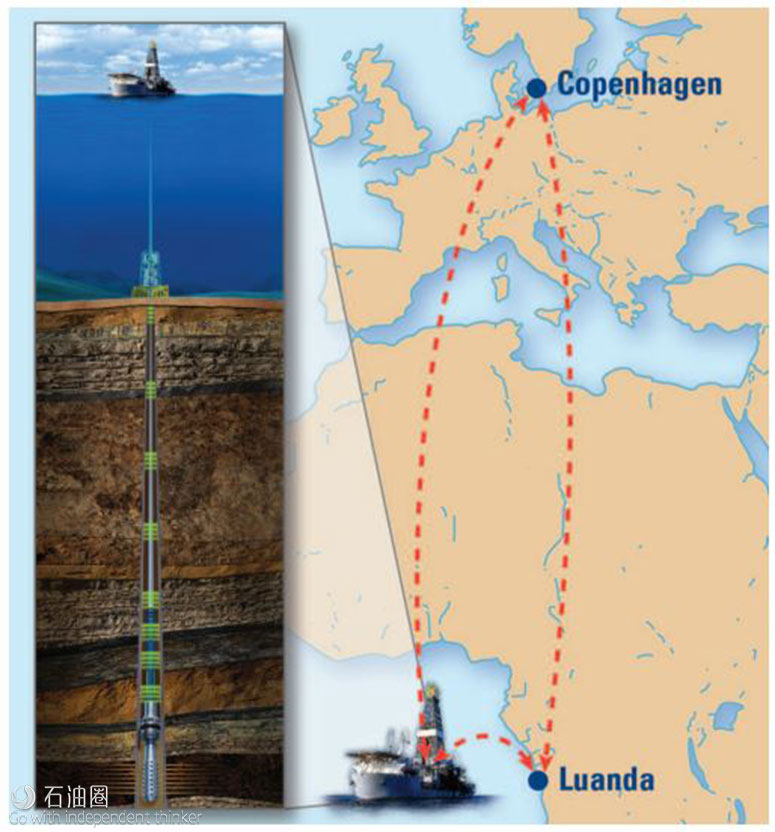

无线遥测技术实现了地面井下信息的双向传输,全球范围内连接,协作以及信息服务的InterACT一体化系统方便了数据流的实时传输。这使得在罗安达和哥本哈根的工程师能够参与进来实时进行决策, 以及优化测试工序。

斯伦贝谢为深水测试出招了

在整个测试过程中,无线遥测技术实现了井底压力计数据的无线传输。作业者得以在射孔前核实井底处于负压状态,在射孔后获得了原始地层压力,在测试过程中确认了井下工作的状态,通过检测井底压力优化了清井的时间,减少了关井压力恢复的时间,确定了在理想条件下取到了样品。与油藏工程师建立的实时传输协作服务,为数据解释提供了支持。

这套方案对于测试来说的其它优点在于:通过使用一趟钻封隔系统,作业者不用另外再下一趟钻;作业者通过控制智能双阀,实现有效地关井并且根据需要进行柴油替液;地层流体取样系统能够取得有代表性的地层流体。

斯伦贝谢为深水测试出招了

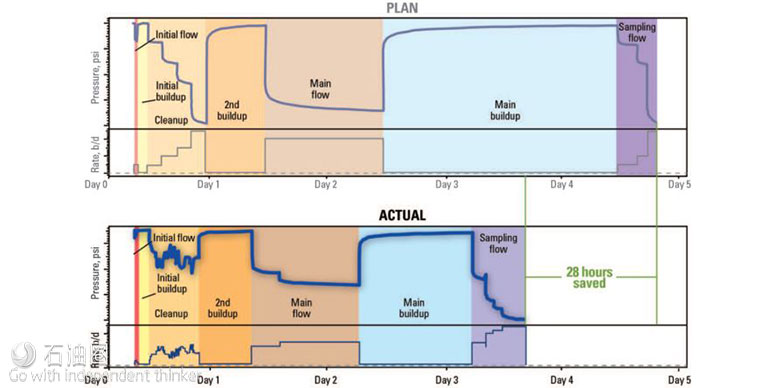

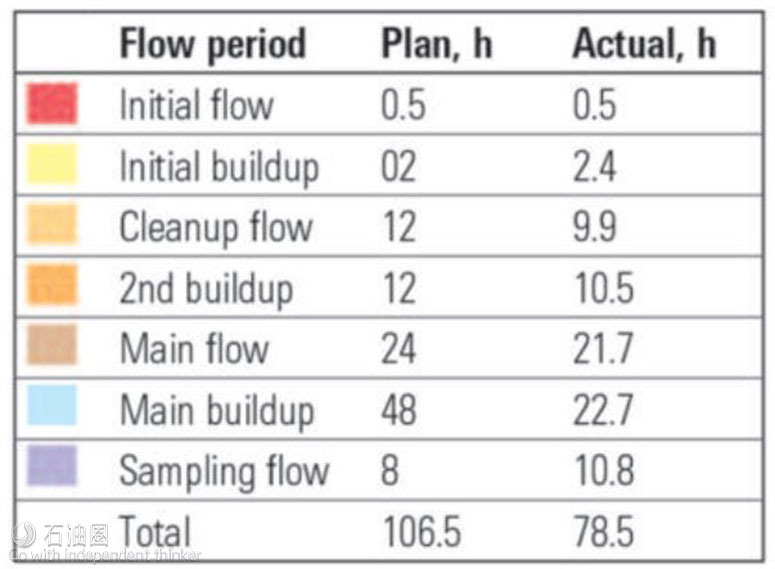

井下无线遥测系统节约了 28 小时的钻 机时间,取得了评价油藏性质的数据。通过 对比地面读取的存储式压力计的数据以及在 测试过程中实时获得的数据,验证了作业中 的正确性。

斯伦贝谢为深水测试出招了

无线遥测技术在全球范围内已经进行测试作业次数达 23 次,成功率 100%。随着 石油工业更多地投入到充满挑战的深水作业,通过无线遥测技术控制的一趟钻测井系 统将成为作业者们达到测试目的更高效,更经济的的解决方案。
