弹道技术与射孔完美结合!TriStim射孔枪应运而生

弹道技术与射孔完美结合!TriStim射孔枪应运而生

传统的射孔枪在射孔过程中会对地层造成很大的伤害,影响最重的开采效果。近日,Delphian Ballistics推出了结合弹道技术的射孔枪TriStim,该技术射孔效果更佳,到底有什么神奇之处呢?

来自 | Delphian Ballistics等
编译 | 二丫

Tier 1 Energy Solutions已与Delphian Ballistics公司达成了独家合作伙伴关系,Delphian Ballistics的目标是倾全力打造一款更优秀的射孔系统来提高油气产能。TriStim是Delphian独有的射孔专利技术,该技术利用冲击波的力量能够制造孔径更大、孔眼更干净、孔深更深的射孔孔道。就TriStim技术而言,Tier1 Energy将成为其在加拿大西部的独家服务供应商。

基于弹道物理学做了一系列独特的改进后,TriStim采用了一种更为巧妙的射孔方式。通过将精密弹道工程学与传统的射孔工艺结合,TriStim能够极大的提高冲击波的能量,增强射孔破碎动力,提高油气产能。TriStim在射孔过程中使用3个聚能射孔弹只产生一个孔道,而不是传统射孔方式的1个射孔弹产生一个射孔孔道。这种3个聚能射孔弹协同作用使TriStim射孔系统变得独一无二。

弹道技术与射孔完美结合!TriStim射孔枪应运而生

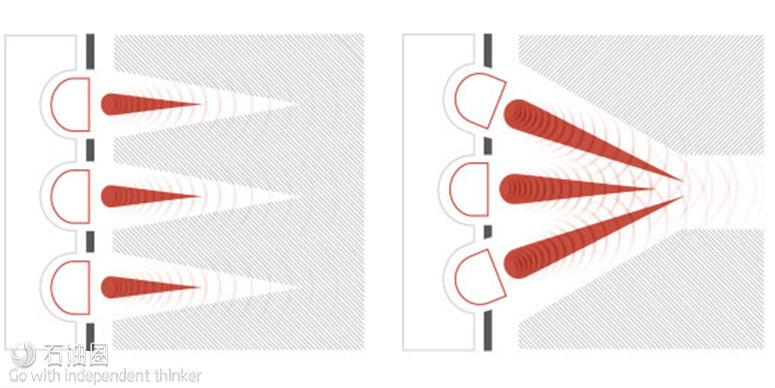

3个射孔弹只产生一个孔道,而传统射孔方式1个射孔弹产生一个孔道

Delphian Ballistics的常务董事Stuart McLeod 说:“TriStim是一种为满足目前全球市场产能最大化和成本最小化的出色技术。”

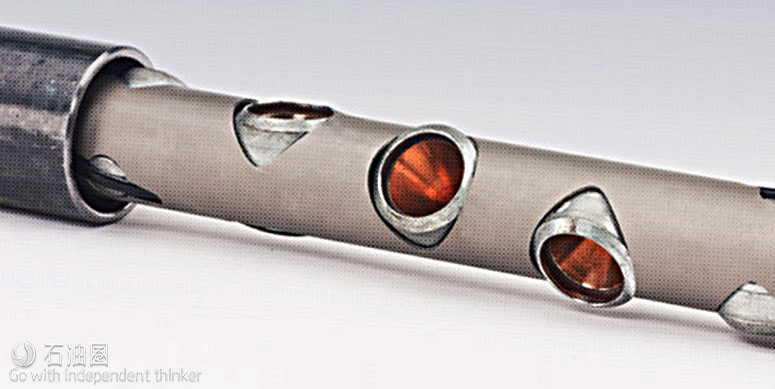

TriStim射孔系统

TriStim聚能射孔系统对陈旧的射孔工艺进行了革新,采用一个独特的配置,即利用3个聚能射孔弹的协同作用产生一个孔径更大、孔眼更干净、孔深更深的射孔孔眼。3个聚能射孔弹共同作用产生的冲击波力量,创造出对储层伤害更小的射孔孔眼,这极大地提高了储层与井筒之间的连通性。

相对于传统的射孔系统,TriStim产生的射空孔道几何形状更规则,加之射孔过程中大幅地层的表层伤害大幅降低,该技术可极大地提高油气产量。TriStim满足任何高精度射孔的需求,可用于全球的压(裂)前射孔、生产射孔、重新射孔作业。

TriStim射孔枪系统应用起来极其简单,传统射孔方式中常用的工具和方法同样对其适用,配套工具包括:电缆、普通油管、连续油管或钢丝绳。

现场作业人员无需额外的准备工作,与传统的射孔方案相比,TriStim产品规格的信息更加丰富。此外,TriStim的装配业非常容易。射孔枪的标准尺寸为:2?英寸、3?英寸、4?英寸,TriStim系列产品的设计宗旨是满足广大客户需求,因此该系统适用于所有服务公司。

TriStim采用标准组件

尽管TriStim系统采用的聚能射孔弹技术十分独特,但其配套工具均为现场应用成熟的工具,这有助于规避未经现场考验的组件带来的风险。TriStim的设计符合油气井射孔系统的现行标准,同时对标准组件也进行了创新性的应用。从聚能射孔弹到射孔枪硬件, TriStim与其他优秀射孔系统并没有什么不同。

模块化设计

TriStim可根据特定的施工工况精密调节射孔孔眼的相位角,且相对于其他射孔系统,可调节的幅度更大,这使得TriStim具有更优秀的射孔性能。无论是用于新井射孔、重新射孔还是压(裂)前射孔, TriStim是一种具有将完井效率提升至新高度的潜力的射孔系统。

技术效益巨大

正如现场操作一样,不同的应用和不同的情况所获得的效益组合是不同的。但是,TriStim的关键技术在任何情况下都能在一定程度上提高获益。

地层伤害更小

所有射孔系统的目的都是在井筒与储层(油气藏)之间为流体建立起有效的流动通道。不幸的是,包括钻完井在内的油气井施工作业均不可避免的会对近井地带造成一定程度的伤害。

TriStim在以下四个方面的专门设计都取得成功应用:

1.优化了射孔孔眼分布组合;
2.降低了射孔对储层的伤害;
3.优化了对油气藏的控制;
4.将射孔深度最大化。

总之,由于TriStim致力于降低射孔产生的表皮伤害,因此可提供最佳的连通井筒和储层的流动通道。SPE的论文证实了TriStim聚能射孔技术使流体流动效率提高了25%,表皮伤害降低了85%。相对于高密度射孔系统,TriStim的采油指数大约提高了50%。

优化射孔孔眼分布

TriStim还极大地优化了射孔孔眼分布,并非简单地扩大射孔孔眼深度和体积,而且干净的射孔孔眼还极大的降低地层伤害。在传统的射孔系统中,岩石产生塑性形变——实际上,岩石受挤压破碎形成射孔孔眼。其结果是被压缩和破碎的储层留下了一个渗透率降低的破碎带。这将阻碍油气流动。

TriStim的3聚能射孔弹布局,上部和下部聚能射孔弹产生的冲击波使射孔孔眼轴线附近聚能区的岩石产生破坏。中间聚能射孔弹的冲击波产生一个完全不同的效果。其结果是射孔孔眼非常光滑,射孔深度更大且无破碎区产生。

该技术还会带来额外的惊喜,组合冲击波将产生一个磨光效果,这意味着在材料的破坏面被磨光/碎屑脱离材料主体,因此在冲击波的作用区域无破碎带产生。

1.射孔面积增加85%;
2.射孔孔眼体积提高3倍(300%);
3.渗透率提高10%。

降低水力压裂裂缝起裂压力

射孔在油气藏水力压裂裂缝起裂和延伸中常起到关键性作用。在致密油气藏压裂中, TriStim极大地降低了水力压裂裂缝起裂压力,并且显著提高了对裂缝充填的控制程度。这意味着可以降低水力压裂高压泵组的水马力、施工人数、耗水量和化学药品消耗量,从而提高净现值以及开发先前难以开发的油气资源。

总之,TriStim为非常规油气井开发可以带来如下好处:

1.水力压裂较低的裂缝起裂压力和每口井产生更多的裂缝降低了建井成本,且能够开发先前难以开发的油气资源;
2.降低了耗水量,克服了运输瓶颈以及其他原因造成的物质短缺;
3.降低了化学品的消耗量、耗水量、其他材料的消耗量、以及降低了对物流的要求,减小了对环境的影响。
