ZEiTECS Shuttle无井场电潜泵更换系统

ZEiTECS Shuttle无井场电潜泵更换系统

针对更换电潜泵成本高、作业时间长、HSE风险等问题,斯伦贝谢推出了ZEiTECS Shuttle无井场电潜泵更换系统这一解决方案。该系统在最小化油井生产延误时长的同时,还能提高产量,降低HSE风险,得到了作业人员的认可。

来自 | Schlumberger
编译 | 钱佳成 二丫

电潜泵(ESP)采油法常被油公司选作最优的人工举升方法。然而当沉重的油管与其一同下入,一旦电潜泵系统出现问题,则需要井场或者修井机来完成换泵作业。这种修井作业会在很大程度上延误生产,提高作业成本,并且还会影响到钻井计划。更有甚者,作业还会产生一系列不可避免的HSE风险。

ZEiTECS Shuttle无井场电潜泵更换系统,使用一种井下湿式电缆连接技术,使标准电潜泵模块可以通过使用电缆、连续油管和抽油杆等作业插入井下对接站,全程无需使用井场或修井机。通过使用无井场换泵系统,在将生产延误时间降到最低的同时,也有效地减少了作业成本、HSE风险和作业暂停的情况发生。

ZEiTECS Shuttle系统的使用,使以前那种等待电潜泵失效后才能对井下电潜泵经行调整的模式,变成了一种主动地按照油藏参数对电潜泵进行调整的模式。这种模式可以有效地帮助油公司在大量延长电潜泵寿命的同时,最优化储层的生产参数。

技术优势

最小化油井生产延误时长

在电潜泵失效后,油公司常常需要等几周甚至几个月,才能有可用的井架来替换失效的电潜泵系统。而在边远的井位,这种延迟可能会特别久,有些区域的恶劣气候甚至会使作业时间窗口更窄。与上述情况恰恰相反的是,电缆和连续油管设备则可能只需要几天的准备时间。更具优势的是,使用这套ZEiTECS Shuttle无井场更换系统,可以使本需要几天甚至几周的作业缩短到几小时内完成。

增加产量

其它电潜泵更换修井作业方法所引起的生产时间延迟,会对长期或短期生产目标产生一定得影响。使用ZEiTECS Shuttle系统则让作业者得以快速回到生产状态,达成生产目标,并有效提升油井的整体产量。

减小作业花费

井场和修井设备在陆地上一天要花费数千美金,在海上日费则高达数10万美元。而电缆和连续油管设备的日费则相对较低,并且部署的时间也相对较短。

最小化作业间断时间

除了打断生产和增加开支外,这一不计划外的作业活动也增加了作业方的工作量和工作压力。当其影响了钻井、修井和油藏管理作业时,油井的生产也自然会被进一步放缓。

降低HSE风险

轻量化的修井设备可以实现更快、更安全的作业。作业涉及到的人员比重型修井作业更少,由此可以显著降低HSE作业风险。如果井场安全是一个问题,那么降低作业的时间则有助于缩短易产生HSE问题的时间,并对降低风险有很大的帮助。

最优化生产与油藏管理

最优化生产

由于油井井况的改变,电潜泵系统的实际工况常常会超出设计的信封曲线,最终导致电潜泵产量降低或提前失效。安装一组大排量测试电潜泵,是一种有效地清理油井、衡量油藏产能,并设计最有效电潜泵系统的策略。通过使用这种技术,油井初期测试的电潜泵系统可被部署于任何井。

防范性保养

无井场电潜泵更换技术可以在一定保养周期内对井下电潜泵进行检查和保养。这一行为最终可以降低电潜泵失效概率并有效提升电潜泵工作寿命。如果可以对电潜泵实行周期性保养与每年关停的流程相一致,生产停滞问题可以完全消除。

在井下对接站以下的修井作业

当电潜泵使用无井场方式进行回收,修井工具可以通过对接站下入,来为油藏和底部完井工具进行服务。ZEiTECS Shuttle有一套足够大的内通径系统,提供多种修井作业,包括再射孔作业、生产或油藏测井、套管或固井质量评估、连续油管压裂以及层间隔离。

系统部件

ZEiTECS Shuttle系统使用了一系列可解决陆地井或海上井作业限制的成熟技术。

完井系统部件

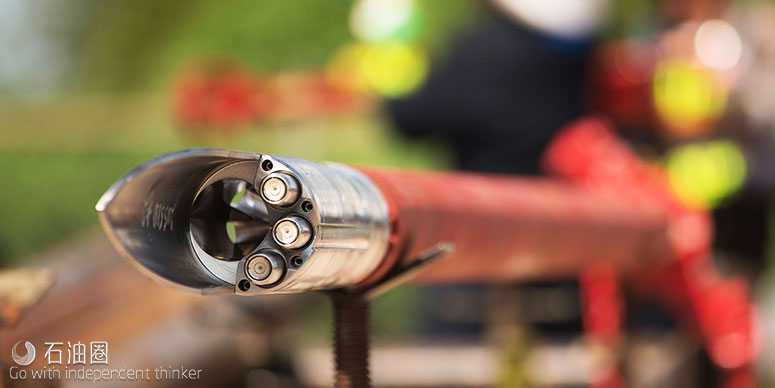

电缆对接站位于最后一根使用电缆卡子或绑带的油管下部。对接站内部有三只湿式电缆链接密封筒,用于为三相电机或永磁电机供电;电缆对接站内有一组万向节机构,保证湿式连接可以相互对齐,对接处可以承受油管和电潜泵对接时所产生的重力;偏心全通径工作筒可允许工具顺利通过对接站,并进入油藏。

其它井控和完井设备

ZEiTECS Shuttle系统可以与所有标准的完井工具匹配:

1.系统使用的地层隔离阀可以在无井场作业时保护油藏,并提供井控屏障;
2.系统同时也可以下入化学药剂注入阀,保护完井工具免于因侵蚀与结垢而损坏;
3.系统也可以加入生产封隔器,保护所有的环空部件(包括电缆),以免其受到压力和温度波动,以及流体腐蚀所带来的影响。

应用案例

面临的挑战

在西非海上平台更换电潜泵作业使得成本最小化、生产延迟最小化以及作业中断时间最小化。

解决方案

部署ZEiTECS Shuttle无井场电潜泵更换系统。

作业结果

相比于其他系统,ZEiTECS Shuttle的作业时间减少了2~3天,并减小了生产延迟,消除了电潜泵马达短路问题。

“这项新技术在油田作业所产生的潜在经济效益,让我们十分激动。对于那些作业成本高、安全风险大的问题井,ZEiTECS Shuttle无疑是一个极具竞争力的选择。”

——人工举升高级工程师
