WellCAM井下摄像工具 “照亮”全井筒

WellCAM井下摄像工具 “照亮”全井筒

一直以来,对于油气井井下的世界,大家只能凭空想象,在正常井下作业或处理井下复杂事故的时候往往因为“想象”错误而耗时耗力。Vision iO AS公司推出了“新一代”井下摄像检查解决方案—WellCAM井下摄像平台,为井下作业带来了可视化支持。

来自 | Vision iO AS
编译 | 白小明

通过结合最佳的数字成像设备(Digital Imagery Components)及最先进的图像优化算法(Advanced Image Optimization Algorithms),Vision iO AS很荣幸地向油气市场推出了“新一代”井下摄像检查解决方案(Camera Inspection Solutions)—Vision WellCAM®

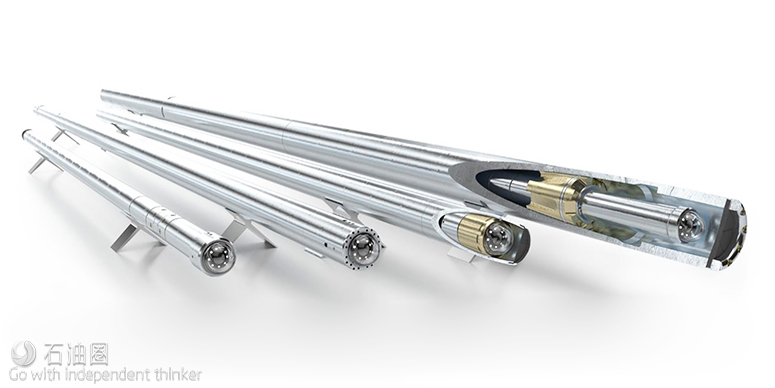

Vision WellCAM平台由多个针对不同应用场景的井下摄像设备组成:

1. 存储式WellCAM:用于钢丝油井干预作业,最多可记录24小时的影像;
2. 光纤式WellCAM:用于带光纤的电缆油井干预作业,带有实时高清影像;
3. 电缆式WellCAM:用于电缆标准油井干预作业,具有低带宽控制的图像和存储在相机中的全分辨率图像;
4. MudCAM™:用于充满泥浆的油井干预作业;
5. 连续油管式WellCAM:用于带光纤的连续油管油井干预作业。

主要相关技术

1. WellCAM,可视化检查平台,针对生产井;
2. WellCAM Launcher™,即WellCAM启动器,保护摄像机镜头的解决方案。可用于连续油管、电缆和钢丝作业;
3. WellViewer™软件,适用于所有摄像机,用于在线或离线检查实时或存储的图像数据。

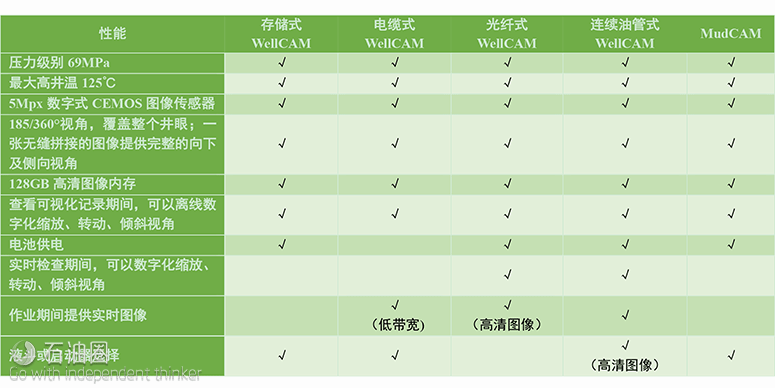

WellCAM技术要点

WellCAM井下摄像工具 “照亮”全井筒

1.全井可视化记录;
2.185/360°视角的高分辨率数字图像,一张无缝拼接的图像覆盖整个井眼;
3.多种传输方式;
4.内部存储备份;
5.压力级别69MPa;
6.额定温度125℃。

WellCAM存储器技术参数

1. 最大承压69MPa;
2. 温度125℃;
3. 工具外径2.15in;
4. 5Mpx数字CEMOS图像传感器;
5. 185/360°视角;
6. 4HD帧/秒;
7. 128GB工具内存;
8. 顶部连接 UN 1-1/16-10;
9. 电池供电;
10. 长度1.83m;
11. 空气中净重15kg;
12. 真空管用于PCB绝缘;
13. 打捞鱼颈。

电缆式WellCAM技术参数

1. 最大承压69MPa;
2. 温度125℃;
3. 工具外径2.15in;
4. 5Mpx数字CEMOS图像传感器;
5. 185/360°视野;
6. 4HD帧/秒;
7. 128GB工具内存;
8. 顶部连接1-3/16”Gerhardt Owen;
9. 操作电压+105V~600V DC;
10. 长度1.83m;
11. 空气中净重15kg;
12. 真空管用于PCB绝缘;
13. 打捞鱼颈。

WellCAM 地面直读设备

采用测井电缆作业时,DC-DC模块为WellCAM提供恒定电源,遥测系统传输数据通信。

技术参数

上部DC供电电源

1. 型号 SL600-5.5/UI;
2. 最大输出电压600Vdc;
3. 最大输出电流2.5Amps;
4. 最大功率1.5Kw;
5. 电压电压85~265Vac单相;
6. 可与爬行器系统一并下入。

上部遥测/调制解调器设备

1. 自适应均衡器;
2. 通信范围最大9Km;
3. 功率110~230Vac;
4. 发送/接收数据指示器。

WellCAM启动器

WellCAM启动器产品系列,作为对现有的WellCAM摄像机的补充,其意义是在部署期间保护相机镜头,然后激活启动器打开摄像机镜头。根据不同的传输方式,设计了不同类型的启动器:

1.存储式WellCAM启动器,用于钢丝油井干预作业,可记录长达24小时的图像。启动序列由预设定时器控制。
2.连续油管WellCAM启动器,用于连续油管油井干预作业。可记录长达24小时的图像,连续油管打压启动。在作业期间,它可以利用连续油管冲洗相机镜头,以获得清晰的图像。
3.电缆式WellCAM启动器,用于电缆标准油井干预作业,具有低带宽控制的图像和存储在相机中的全分辨率图像。使用振动器激活启动序列。

WellCAM MudCAM工具

WellCAM图像采集平台引入一个专用的MudCAM工具,可以在充满泥浆的井内进行可视化检查。

Vision iO的MudCAM工具集成了WellCAM的所有功能,通过给摄像开“窗口”,使其在充满泥浆的井筒中使用。

1. 用于充满泥浆的油井干预作业;
2. 高清图像存储在内存中;
3. 69 MPa压力级别;
4. 360/185°视角;
5. 5Mpx分辨率;
6. 4”液斗可存60L清液;
7. 电池供电;
8. WellViewer软件给客户带来最佳的后期处理可视化记录。

英文原文请点击 (展开/收缩)
