CO2-SCREEN软件（Storage prospeCtive Resource Estimation Excel aNalysis）是由美国能源部国家能源技术实验室(US-DOE-NETL)开发的软件工具，通过模拟含盐地层以寻找潜在的CO2封存资源，可为各种地质构造提供准确可靠的CO2封存能力估算，能用于估算未来的CO2封存地点，以提升CCS项目规划能力，降低CCS项目执行风险。
编译 | 无忧
准确预测含盐地层的CO2封存潜力对于能源政策的制定与执行非常重要，虽然CO2-SCREEN软件在处理数据插值时比较简单，但它提供了一种预测CO2封存潜力的新方法，还可与其他数据集一起使用，是一个简单实用的工具，鼓励将该软件应用于含盐地层，并进一步探索扩展软件功能，以评估页岩或枯竭油气藏等地层的CO2封存潜力。
01. 软件介绍
CO2-SCREEN主要有两个组件：一个为用于输入和输出的 Excel 电子表格计算组件，另一个为用于运行蒙特卡罗法模拟二氧化碳封存潜力的GoldSimPlayer模型。该软件计算封存潜力的机理为美国能源部提供的统一方法和方程，用户在使用时需要输入各种数据，包括地质参数（即厚度、孔隙度）以及效率因子范围（即净总厚度），来计算海量的封存预测值。
CO2-SCREEN软件为开源设计，公众可免费下载，支持有限或详细的数据集，下载地址为：https://edx.netl.doe.gov/dataset/co2-screen

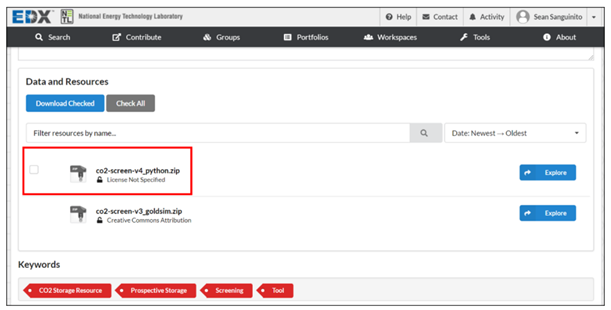

CO2-SCREEN软件下载的页面截图
CO2-SCREEN软件启动页面
02. CO2地质封存潜力的预测方法
1 方程
体积方程：
其中：
注：上标d和s表示变量是按确定性d处理还是按随机性s处理
2 术语
基本数据定义：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
效率因子定义：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
03. Oriskany砂岩在CO2-SCREEN软件的应用实例
此处使用来自宾夕法尼亚州Oriskany砂岩部分的测井数据演示CO2-SCREEN的应用。Oriskany砂岩被分为20km x 20km的网格单元，其中151个单元包含测井数据。CO2-SCREEN使用岩性和沉积环境信息来确定效率因子范围，并根据每个网格单元的测井数据计算预期的CO2的存储资源。
以下为该砂岩在CO2-SCREEN软件的应用实例图：
宾夕法尼亚州年代地层图

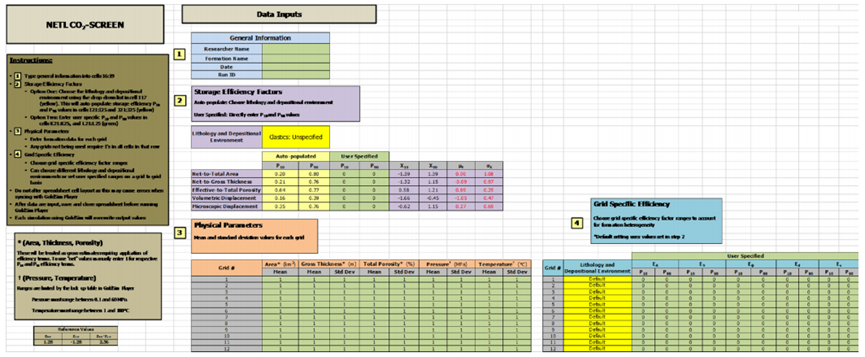

CO2-SCREEN含盐地信息输入表

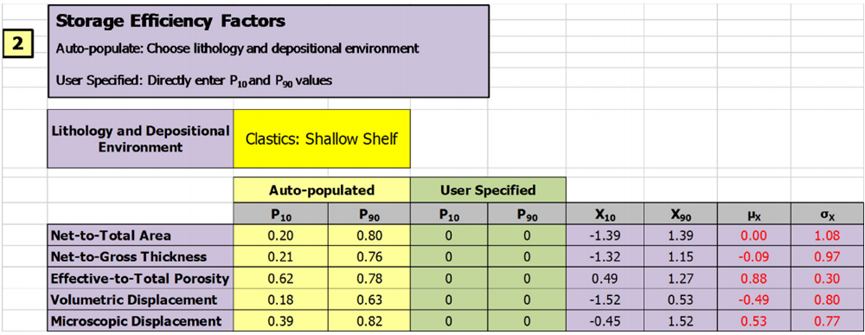

根据浅陆架沉积环境和碎屑岩岩性自动输入的封存效率因子范围

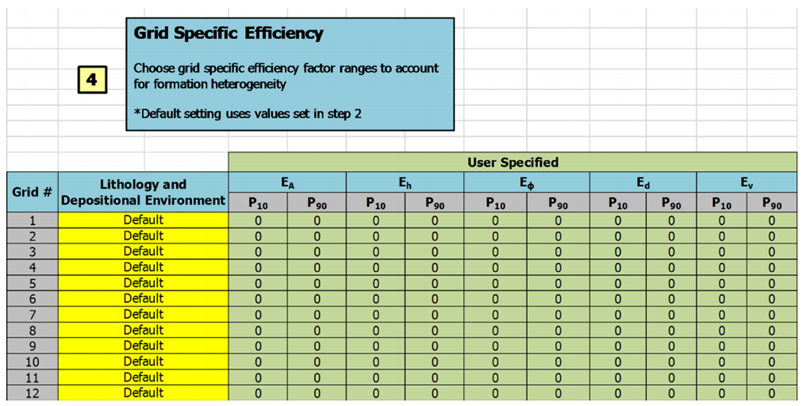

CO2-SCREEN中的网格单元的特定效率因子部分

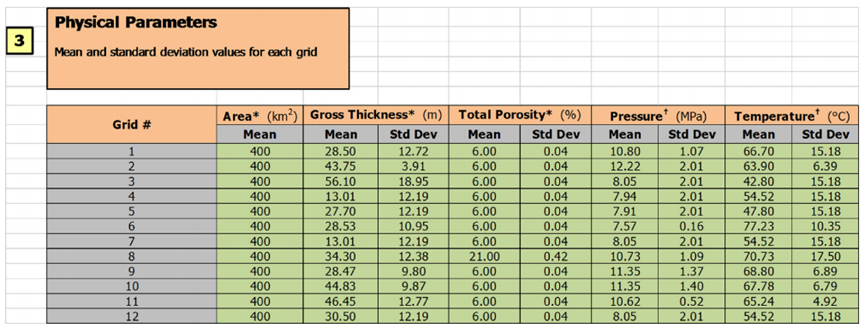

CO2-SCREEN的物理参数部分
以上多行网格单元输入的为代表Oriskany砂岩的地层数据，该地层数据被划分为151个网格，此图为其中的12个网格单元的物理参数。

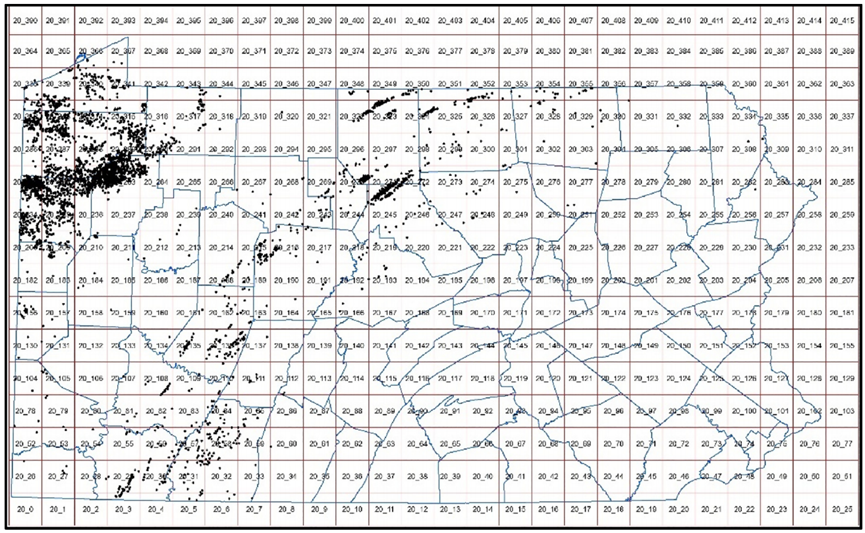

宾夕法尼亚州 20 × 20km Oriskany砂岩地层被划分为415个网格单元

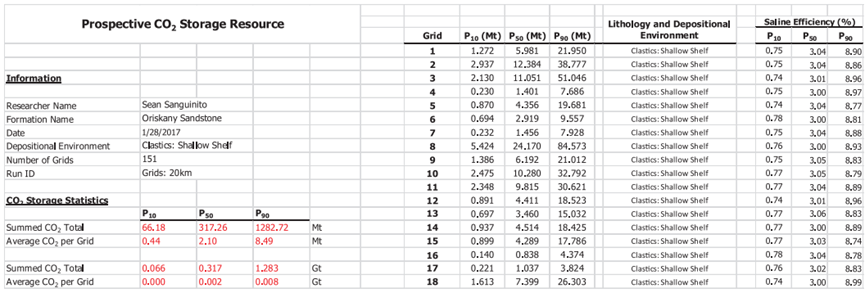

CO2-SCREEN中该含盐地层显示的预测CO2封存资源输出结果

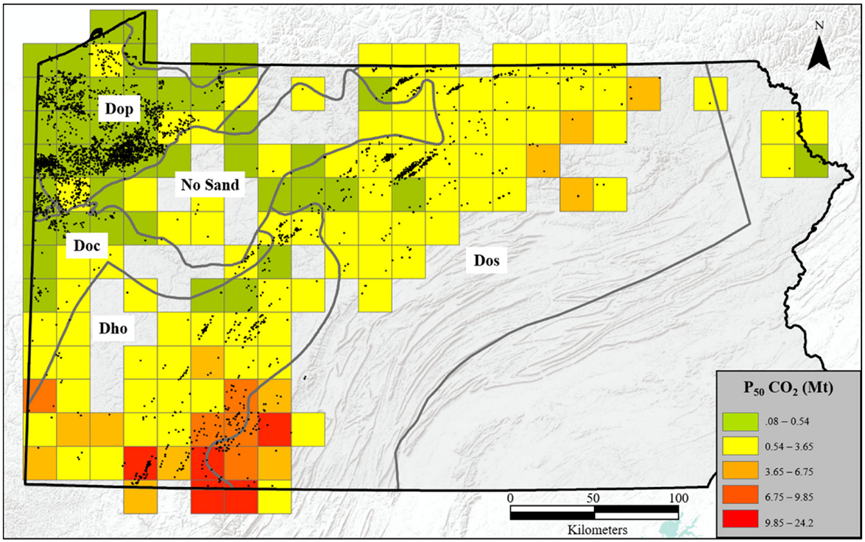

CO2-SCREEN软件中P50CO2的网格化结果

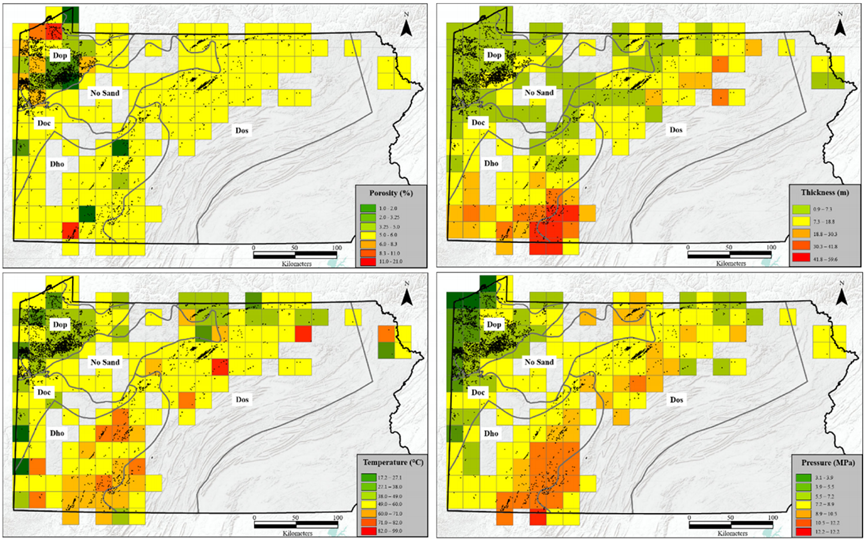

CO2-SCREEN网格单元的平均孔隙度、厚度、井底温度和压力数据
通过计算表明，宾夕法尼亚州Oriskany砂岩CO2封存资源估计范围为0.07至1.28Gt，P50值为0.32Gt，与之前的预测研究结果一致。
