灵敏度是人眼的100倍,让泄露一览无余!


W0D7型染料探测仪是OceanTools公司在多年海底染料检测经验的基础上开发的一种最先进的海底泄漏和水泥染料探测仪。

编辑 | 大安

OceanTools公司结合自己在海底染料监测方面多年的经验开发了一种最先进的海底泄露和水泥染料探测仪——D7型染料探测仪。如果在基础设施流体中加入了合适的染料,或在套管固井作业中检测水泥返出,则可使用安装在ROV上的D7染料探测仪检测来自海底基础设施的泄漏,如管汇、井口或管道。

高强度LED光通过透镜与滤光片聚焦,形成聚焦光束。该光束被调谐至特定波长,从而最大限度的激发燃料分子,并使之发出荧光。先进的光学倍增器采用光放大技术,甚至可以从激发的染料分子中检测出最少量的荧光。先进的电子检测设备可将测量结果转换为数据。

强大的D7染料检测器采用了能够检测单个光子的技术。它能检测到溶解在水中浓度为十亿分之一的染料,其灵敏度大约是人眼的一百倍。这使得它非常适用于检测最少量的染色水泥泄漏或痕迹。

可以在安全的工作距离内进行检测,在工作时不需要关闭水下机器人的灯光。

W-D9

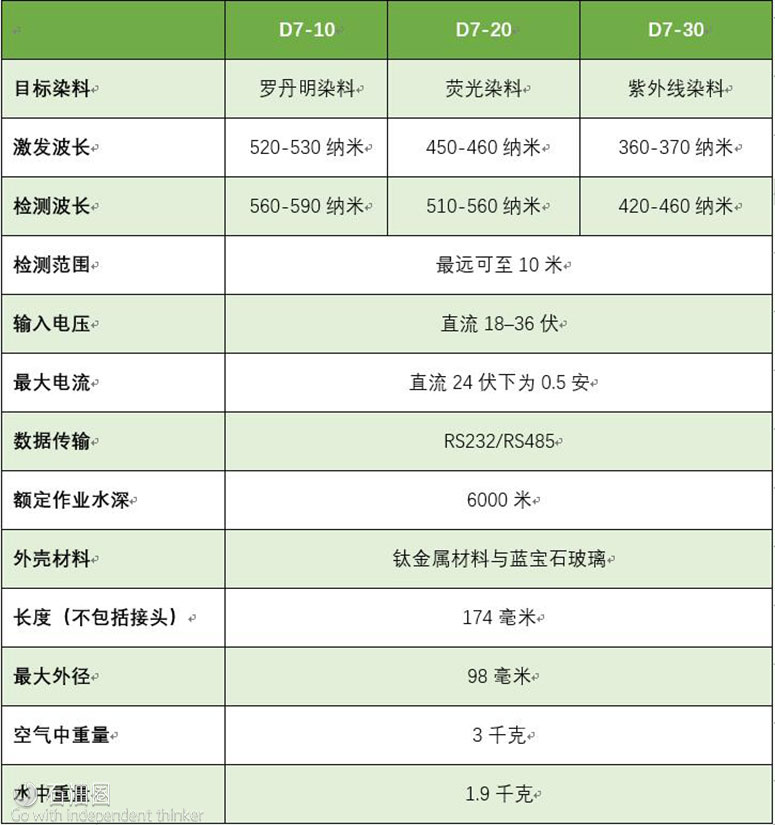

型号

安装在水下机器人上的D7染料检测器由航空级钛金属材料与蓝宝石玻璃加工而成,其额定作业水深为6000米。简单直观的DyeTection软件可在地面显示检测数据,并可记录数据以备将来分析。

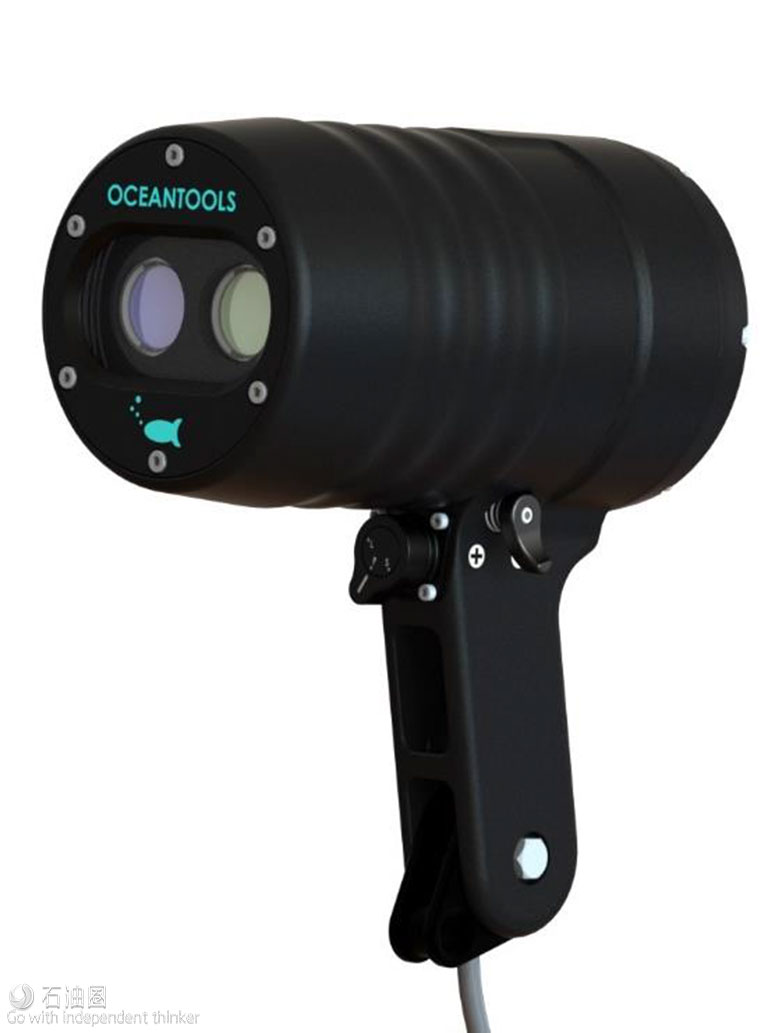

目前正在开发潜水员的手持型号D9染料检测器(下图)。这款内置显示屏的独立设备可以由外部电池组供电。它具有符合人体工程学的手柄以及潜水员可操作的简单控制,其额定作业水深为400米。

W1

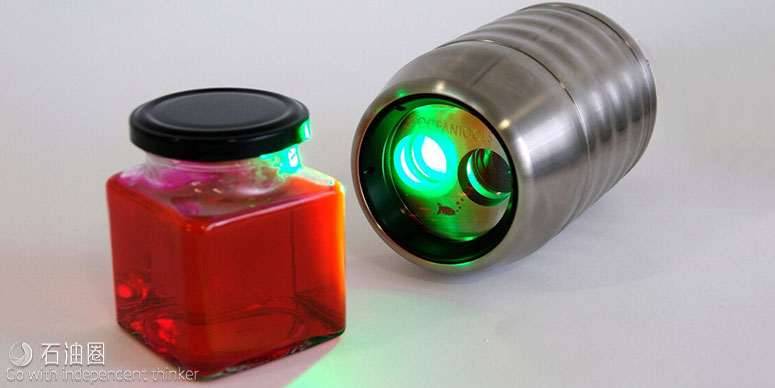

检测染料

除了提供染料检测器之外,OceanTools公司还拥有一种染料。海洋环境石油公司的朋友们专门开发了这种染料,以精确匹配这款染料检测器的特性。简而言之,该探测系统与这种染料相辅相成,都是业内翘楚。

除OceanTools公司的C-Dye与C-Dye 370外,该染料检测器还设计用于激发与检测特定类型的染料,包括:

罗丹明染料,例如B275,RX9022,Pelagic100粉色。

荧光染料,例如HW443,HW540P,Oceanic Yellow LTF。

紫外线染料,例如RX 9026E,Pelagic100,Champion Cleardye,Castrol HT 2。

特征

1、安装在水下机器人上的D7,潜水员手持的D9;

2、可检测罗丹明,荧光素或紫外线染料;

3、聚焦光束与经过滤波的高强度LED光;

4、光放大与光子检测技术;

5、额定作业水深为6000米。

应用

若在海底设施的流体中添加合适的染料,可使用该染料检测器,来检测这些设施的泄漏,例如管汇、井口或管道。如果使用浸染了染料的液体,该染料检测器则可用来监测管道或出油管线的压力测试。

该染料检测器也可用于套管固井作业,以检测水泥的返出情况。示踪染料被添加到海水隔离液或水泥中。与依靠水泥通过的pH计不同,该染料检测器可根据染料浓度,在几米的距离内即可检测出水泥。
