SmartBall玩转管道泄漏检测领域

SmartBall玩转管道泄漏检测领域

Pure Technologies用于检测管道泄漏的SmartBall可在管道内随流体滚动前进,并在行进过程中连续记录因泄漏或气穴产生的声音信号,能够识别和定位微小泄漏点,检漏精度高。

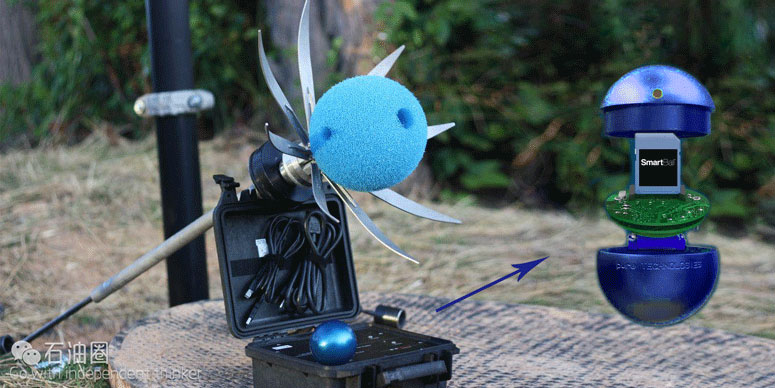

SmartBall检漏系统由外壳和内芯组成,工作原理是利用其内部集成的声音传感器收集管道泄漏时产生的低频声波信号,能够准确定位泄漏点位置,并能够评估管壁应力情况。SmartBall可利用长输管道发送清管器的装置将其下入管道,随管内流体前进。

SmartBall系统提供了一系列管理地下基础设施的方案,包括输油管道和污水管道的泄漏和气囊检测,油气管道密封性能验证,以及输水管道和污水管道的管壁评估。

SmartBall简介石油圈原创www.oilsns.com

SmartBall是基于声学检测的技术,它可以检测出由于泄漏或压力管道中困住的气体而发出的异常声音。SmartBall由铝球芯组成,铝球芯包括电源、电子元件和仪器设备(包括声音传感器、三轴加速度仪、三轴磁力仪、GPS同步超声波发射器和温度传感器)。铝球芯包在具有保护功能的泡沫外壳内,外壳通过增大水流接触面积驱动装置流过管道。泡沫外壳同时帮助减低存在于管道内的低频噪音。SmartBall被放置到管道中,随着水流进行流动,最后在下游的某一位置被捞网捕捞上来。

2

SmartBall技术优势石油圈原创www.oilsns.com

1)适用于中等和大直径管道:SmartBall可适用于中等和大直径管道(直径大于12英寸甚至大于96英寸的管道)的泄漏检测,且已经进行了成功应用。
2)管道材料的影响:SmartBall的泄漏检测能力不受管道材料影响。
3)灵敏度:所有泄漏检测技术的灵敏度是几个变量共同作用的结果,因此不能规定明确的范围。
4)测量长度:SmartBall能够记录声音数据长达12小时。单次下入SmartBall即可检测长距离的输油管道,检测的最大距离取决于管内流速。

SmartBall泄漏检测石油圈原创www.oilsns.com

SmartBall泄漏检测系统是自漂流式检测工具,它可以精确定位输油管道和污水管道中的泄漏点和气穴位置,可以定位微小泄漏点,与实际位置的误差不超过6英尺(1.8米)。

SmartBall下入时无需中断管道正常运行,就可完成长距离检测。它配置有一个高敏感性的声音传感器,可以检测并定位针孔大小的泄漏点。

开始检测时,SmartBall首先被送入管道中,随着水流运行最长达17小时,并在行进过程中记录所有与泄漏和气囊相关的信息。它只需要两个进出口,一个用于发球,另一个用于收球,并通过事先安装在管道固定位置上的接收器追踪SmartBall发出的信号。

SmartBall优点石油圈原创www.oilsns.com

1.容易利用现有管道设施开展检测工作;
2.无需中断管道的正常运行;石油圈原创www.oilsns.com
3.单次作业即可检测长距离管道;
4.带有的高敏感性声音传感器可精确定位非常微小的泄漏点。

油气管道中的SmartBall泄漏检测

SmartBall检测是一种验证石油、天然气和石油产品管道密封性能的技术。

对于直径为4英寸(100mm)或更大管径的管道,SmartBall在验证密封检测时具有精确定位的能力。它容易进行操作并可用于补充现存管道的完整性程序,或着可以为无法清管的管道进行完整性检测。

SmartBall与传统清管检测不同,因为SmartBall的尺寸小于管径。它在管道内可以安静地滚动,无机械噪音产生,因此其具有卓越的声音灵敏度。这个装置可以检测每分钟小于0.03加仑(0.11升)的微小泄漏点,它的灵敏度是CPM泄漏检测系统的几十倍。

随着管道直径的增加,CPM泄漏检测系统的精度开始变低,但是SmartBall却可以保持灵敏度,且泄漏点准确定位的精度一般位于2米范围之内。SmartBall可以使用现有清管设施进行发球和收球。对于4英寸(100mm)直径管道,SmartBall运行时间可长达20小时,对于直径更大的管道最多可运行达400小时。

石油和天然气管道也可受益于SmartBall管壁评估(PWA)系统,它可以根据变化的磁场特征来测定管壁应力。

SmartBall适用范围

1.管道日常密封性能验证检测;
2.定位产品紧急泄漏点,使损失和清理费用最小化;
3.对由CPM系统产生的报警进行验证;
4.新管道的验收测试;
5.管道盗窃检测。

SmartBall管壁评估

SmartBall管壁评估是一种自漂流式检测技术,用于测定金属压力管道的管壁应力。

SmartBall管壁评估无需中断管道的正常运行,单次作业即可完成长距离的检测作业。工具可被送入到管道中并随着流体流动长达12小时,同时收集管壁数据、检测泄漏点。它只需要两个进出口,一个用于发球,另一个用于收球。

SmartBall管道评估能力

1.可以识别每一个管道接头和大部分配件、阀门等其他障碍物;
2.可以识别出材料变化或者管道的修复部分;
3.可以识别出损坏的管道;
4.可以评估这些管道的损伤程度,并指出损坏的地方位于每个管道的位置;
5.可以根据管道损伤程度评估管道何时达到极限;
6.可以精确指出每个管道的受损位置相对于管道已知点的位置。

Pure Technologies简介

Pure Technologies是关键基础设施检查、检测和管理发展和应用创新技术的世界引领者。该公司的专家和技术人员在世界各地帮助管道运营商缓解管道恶化的影响,并最大限度的降低管道修复和更换的费用。

小编手中握有Pure Technologies公司SmartBall技术手册、PPT简介、应用案例和简介视频,若想获取,请联系技术小编 Isha。

来自/Pure Technologies  译者/赵金成  编辑/魏亚蒙
