众多环空压力测试工具来袭!应有尽有 无所不能

众多环空压力测试工具来袭!无所不能

地层测试又叫钻杆测试,国外称DST(Drill-Stem Testing),可以直接获得地层流体样品、液性、产能,地层温度及时间压力数据。

对这些资料用现代试井分析的解析法或数值模拟方法进行处理、分析可以获得地层的压力、渗透率、堵塞比、表皮系数、衰竭、油藏边界等各种特性参数。

按照操作方式不同可以分为:MFE/HST和PCT/APR,前两种为操作(提放)管柱式,后两种为井口压控式。

  • MFE:Multi Flow Evaluator,多流测试器;石油圈原创www.oilsns.com
  • HST:Hydraulic Spring Tester,液压弹簧测试器;
  • PCT:Pressure Controlled Tester,压力控制测试器;
  • APR:Annulus Pressure Response,环空压力响应测试器。

地层测试目的、意义及特点

地层测试目的、意义

  • 探明新区、新构造是否具有工业性油气流;石油圈原创www.oilsns.com
  • 查明油气田含油气面积、油气水边界情况、油气藏量驱动类型、产油气能力;
  • 验证储层产能及测井资料,解释油气层的可靠程度;
  • 计算储层和流体的特性参数,为计算油气田储量及编制开放方案提供依据;
  • 给该地区做出结论、做出评价,为下步勘探指明方向,为开发提供资料和数据。

地层测试特点

  • 立即进行测试,及时发现油气层;
  • 获取的测试资料受地层污染小;
  • 井筒储集影响小;石油圈原创www.oilsns.com
  • 测试时间短、效率高。

APR工具适用范围及特点

APR测试工具适用用于各种套管井的钻柱测试。

常用连接扣型及适用环境

工具上下端连接螺纹种类

EUE(加厚油管)、NUE(不加厚油管)、IF(内平)、FH(贯眼)、 REG(正规)、CAS。

工具适用环境

a:175℉以上的H2S环境,符合NACE MR0175-2002标准;
b:H2S环境,符合NACE MR0175-2002标准(也称全防硫)。

工具额定工作压力级别

①35MPa(5000psi);②70MPa(10000psi);③105MPa(15000psi)。

APR测试工具特点

  • 大通径的全通径工具;石油圈原创www.oilsns.com
  • 不移动管柱而是从环形空间操作测试阀,操作简单方便;
  • 全通径有利于对高产量井的测试,有效的利用时间;
  • 可以对地层进行酸化、压裂、生产测试等综合作业;
  • 可以进行各种绳索作业。

APR测试管串

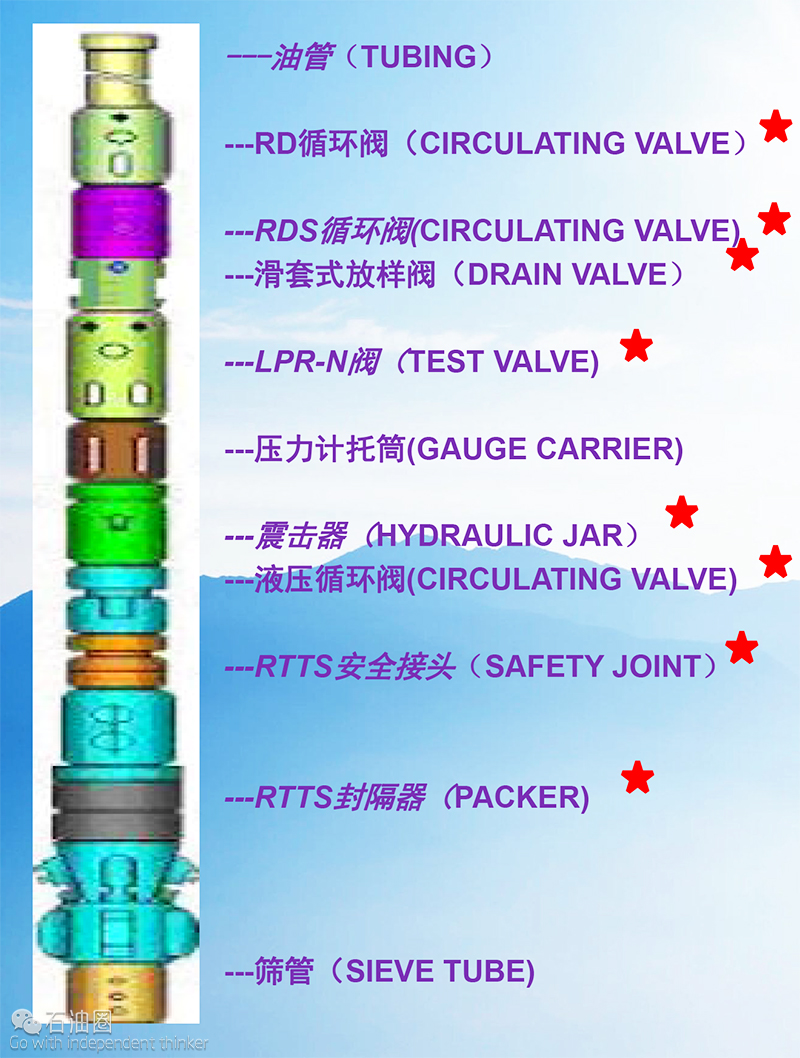

  • 常规测试

众多环空压力测试工具来袭!无所不能

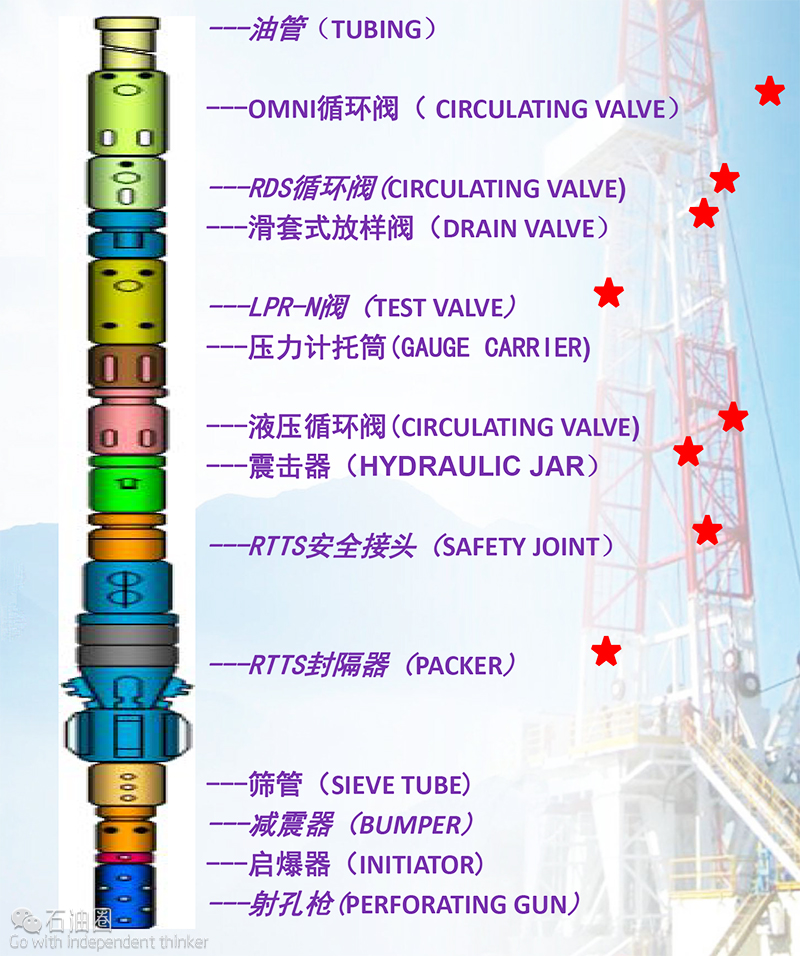

  • 射孔酸化测试联作石油圈原创www.oilsns.com

众多环空压力测试工具来袭!无所不能

APR测试工具基本下井程序

a.电子压力计通电,管柱将测试工具串送入井下被测试地层;
b.操作时下放管柱重量,坐封封隔器,使待测试的地层与其它井段隔离;
c.环空加压,打开井下开关阀,让地层流体进入测试管柱;
d.加压和泄压,多次的打开和关闭测试阀,电子压力计就直接记录下被测试地层温度和压力变化曲线;
e.测试结束,起出工具,在取样室中获得最终流动期的地层流体样品;
f.回放电子压力计曲线,根据曲线解释评价出所测地层各项参数。

下面石油圈为大家带了某APR测试工具生产厂家的部分产品。

工具参数及原理讲解

RD、RDS循环阀

RD循环阀:Rupture Disk,通过破裂盘控制的循环阀,故称为RD循环阀。

RDS循环阀:S为Safety,比RD循环阀多一个球阀,除了具有循环功能,还可用于井下安全关井,故称为RDS循环阀。

工具主要用在测试结束时封隔油气层和将油气层流体循环排出管柱。

工具特点:破裂盘代替剪销,控制压力准确、安全可靠。

确定破裂盘值的参数:泥浆比重、测试深度、井底温度和环形空间能承受的最高压力,一般应大于测试主阀的操作压力1000psi。

OMNI阀

OMNI阀:又称多功能循环开关阀,是一种由环空压力控制,且开关压力不随井深及油气压力变化而变化的可实现多次开关的循环阀。

OMNI阀适用范围:测试联作时管串试压和循环作业;测试作业结束时进行酸化、压裂等增产措施。

OMNI阀特点

  • 操作压力恒定,并且可实现多次重复开关;
  • 在测试位置,可多次用环空压力操作其它井下工具,而其状态不受影响;
  • 多项作业程序简化,可大大降低勘探成本。

OMNI阀的三种状态

众多环空压力测试工具来袭!应有尽有 无所不能

  • 测试位置是球阀处于开启状态,循环孔处于关闭状态(15—6);
  • 过渡位置是循环孔处于关闭状态,球阀处于关闭状态(7—8,13—14);
  • 循环位置是循环孔保持打开,球阀保持关闭(9—12);

液压循环阀

液压循环阀适用范围

  • 用做封隔器的旁通,可以减少工具起下井的抽吸作用;
  • 可以用RD循环阀替代液压循环阀的作用。

液压循环阀特点:加压延时关闭循环孔,上提不延时打开循环孔。

放样阀

滑套式放样阀:也称为卸压阀,是一种当管串测试完毕后用于放样的工具。

在测试结束后,测试阀是处于关闭状态,它上部的RDS阀也处于关闭状态,就自然在两者之间圈闭了一定压力的流体,在两者之间加入放样阀目的就是安全卸掉这段压力流体,而该段压力流体亦可作为样品。

测试阀Ⅰ

LPR-N阀:Lower Pressure Respon—Nitrogen,低压相应氮气阀。

LPR-N阀应用及特点

  • 整个管串中的核心部件;
  • 测试开关阀;
  • 全通径;
  • 工作压力105MPa;
  • 球阀最大开启压差高达35MPa;
  • 具有多次开关井的能力。

测试阀Ⅱ

STV阀:SELECT TEST VALVE,选择测试阀。

应用和特点

  • 整个贯串中的核心部件;
  • 测试开关阀;
  • 全通径;
  • 工作压力105MPa;
  • 球阀最大开启压差高达35MPa;
  • 具有多次开关井的能力;
  • 可以锁定开井,避免套管和管柱在测试中长时间受压损坏;
  • 可以使工具重新恢复到正常操作状态;
  • 在锁定开井状态下可进行起下钻操作, 增加起下钻操作的安全性,加强油气控制。

震击器

此工具是一种安全工具,测试工具管柱被卡钻时,可用震击器先进行震击管柱使其解卡。

加压不延时,上提延时震击,延时时间可以在下井前调节。

RTTS安全接头

RTTS安全接头是一种安全工具,封隔器遇卡后,施加一个拉力使安全接头中的拉套拉断,上下运动管柱并保持扭距(右旋),松开安全接头以上的部分,使得损失降低到最小。

RTTS封隔器

RTTS封隔器是一种可封隔双向压力、机械座封的悬挂式封隔器。

RTTS封隔器应用及特点

  • 大通径可通过过油管射孔枪;
  • 用做地层测试、酸化、挤注等作业;
  • 工作压力高,能承受上下压差高达70MPa;
  • 设计用做地层测试、酸化、注水泥塞等作业。

圆心轴伸缩接头

圆心轴伸缩接头:ROUND MANDREL SLIP JOINT,是一种全通径的伸缩接头。

圆心轴伸缩接头应用和特点

  • 用于海上作业,补偿钻井浮船的上、下浮动;
  • 保证在井下工具上坐放适量的重力;
  • 补偿管柱由于温度、压力变化而引起的伸长和收缩;
  • 伸长和压缩时管柱内外的容积不变;
  • 伸缩距离长达1.5米,并可串连几只;
  • 作业中不影响管柱传递扭矩。

油管试压阀(Tubing String Test Valve)

油管试压(Tubing String Test ,TST)阀是一种用于套管井内对油管进行试压操作的全通径试压阀。

TST阀特点

  • 密封阀门为板阀,密封压差达105MPa;
  • 该阀被打开后将不能再次被关闭;
  • 下井测试时,主测试阀必须打开。

RD取样器

RD取样器:Rupture Disk SAMPLE。

RD取样器适用范围:在测试中,获取井下压力状态下的地层流体样品。

RD取样器特点

  • 通过环空加压,打破破裂盘,获取地层样品;
  • 取样前后整个测试管串均保持全通径;
  • 所圈闭流体体积为1200CC;
  • 取样时间可以任意设置;
  • 同时下入多个取样器还可以多次取样。

RH封隔器

RH封隔器:RH Single Hydraulic-Set Retrievable Packer。

RH封隔器是一种单液压坐封、可回收式封隔器,坐封时通过堵塞封隔器以下的油管,并且在管内打压,封隔器回收时只需简单地上提油管柱剪断解封销钉即可。

RH封隔器特点

  • 操作时无需旋转;
  • 直接上提管柱使封隔器解封;
  • 三块多硬度胶筒,端部胶筒带防挤出护圈,在套管不规则及低压差时可以密封;
  • 内部旁通孔在上提操作时可以减小抽吸效应;
  • 采用选择性坐封机构,可以进行压力测试及分别地坐封多个封隔器;
  • 位于反向卡瓦中间的活塞,使得封隔器心轴不需运动即可使胶筒完全坐封。

特别说明:该公司的APR测试工具是引进哈里伯顿公司的技术,测试管串各部件与哈里伯顿公司的产品具有互换性。目前产品已远销美国、伊朗、阿联酋等国家。
