PosiFrac多级压裂系统:压裂工具任尔选

PosiFrac多级压裂系统:压裂部件任尔选

TAM公司的一趟钻PosiFrac多级水力压裂系统为水平井完井提供了一个新选择,该技术能够精确造缝,几乎无需进行井眼干预作业。

  • 行业领先的FREECAP膨胀封隔器技术;
  • 进行有效压裂,可增大油藏接触面积,提高采收率;
  • 系统十分灵活,适用于各种井况;
  • 拥有可靠的滑套技术;
  • 最多可进行35级压裂;
  • 简化了作业系统,更具可靠性,施工风险低。

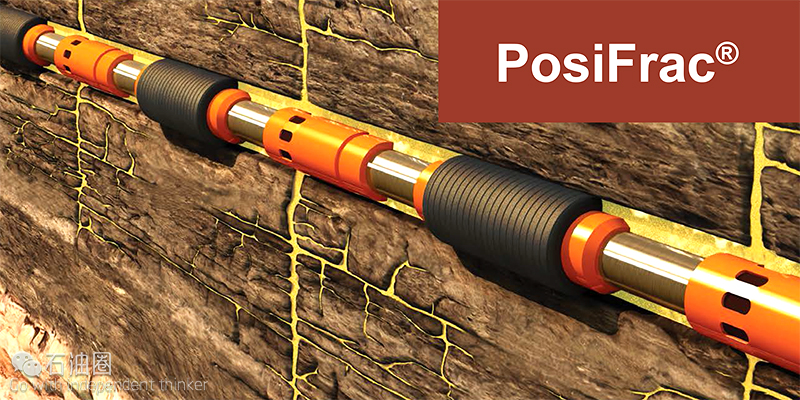

TAM公司的PosiFrac多级水力压裂系统是一套灵活、可靠的裸眼水平井完井方案,可根据井眼条件形成最多的压力级数。

PosiFrac多级水力压裂系统可提供全套的水平井水力压裂服务。PosiFrac系统有五个主要组成部分:尾管顶部封隔器、FREECAP膨胀封隔器、投球滑套、液压滑套和循环关闭阀。该系统通过尾管悬挂器送放工具下入,能够安全、无故障的安装。石油圈原创www.oilsns.com

PosiFrac系统特点

  • FREECAP膨胀封隔器采用行业领先的膨胀技术,可为压裂提供有效的环空压力封隔;
  • 环空封隔满足完井液设计要求,无需循环前置液;
  • 投球滑套可形成从尾管内部到环空的大过流面积,有效增产;
  • 采用扭矩传递设计(Torque-thru design),简化了井内部署;
  • 采用独特的球座设计,具有抗腐和易磨铣的特点;
  • 使用应用效果优良的可溶解球。石油圈原创www.oilsns.com

PosiFrac系统优势

  • 消除与射孔和桥塞相关的作业成本和安全问题;
  • 缩短完井周期;石油圈原创www.oilsns.com
  • 通过裸眼完井有效连通天然裂缝,改善井筒与油层间的连通性;
  • 可膨胀封隔器可减小液压/机械系统对地层伤害的风险、优化不规则井眼的密封效果、最大化膨胀元件与井眼的接触面积;
  • 可以根据井眼条件选择不同的膨胀封隔器橡胶材料;
  • 滑套久经考验,可靠性高。石油圈原创www.oilsns.com

尾管顶部封隔器

TAM公司的拥有各类液压双孔尾管顶部封隔器,典型的配置包括回接筒和右旋丢手送放工具,可用于各种尺寸和磅级的套管。在下入过程中,尾管顶部封隔器的坐封孔与送放工具隔离,避免了提前坐封的可能。此外,专有的卡瓦设计也大大降低了提前坐封的可能性。

尾管顶部封隔器特点

  • 封隔器含球座,使用压力隔离的坐封工具下入并坐封
  • 全周向卡瓦设计,坐封可靠;
  • 双密封孔全通径设计,可以使用压裂管柱或生产管柱;
  • 可膨胀金属垫圈可与套管壁间形成金属-金属密封;
  • 顶部密封孔采用左旋螺纹,可以使用锚栓。

尾管顶部封隔器优势

  • 系统入井时,隔离坐封孔;
  • 压力施加在工具上,无需施加到整个尾管内;
  • 滑套内可使用最大的球座;
  • 可防止密封元件挤出;石油圈原创www.oilsns.com
  • 封隔器插入方便,右旋拔出;
  • 减少入井时提前坐封的可能。

FREECAP膨胀封隔器

利用FREECAP膨胀封隔器可实现层间隔离,根据井眼条件可选择合适的膨胀橡胶材料。橡胶材料的多样性使得TAM公司可以根据井眼条件进行完井设计,而不是改变井眼条件来适应封隔器。
通常,FREECAP膨胀封隔器的密封长度为1.52米,额定压差高达51.7MPa。增加密封长度,额定压差值可升至103.4MPa。

投球压裂滑套

投球压裂滑套(BFS)是PosiFrac系统的一部分,用于直接连通尾管/套管和地层。尾管上可连接多个滑套,投入不同尺寸的压裂球,压裂球坐在相应地球座上后,加压使滑套处于打开状态,以便压裂地层。石油圈原创www.oilsns.com

投球压裂滑套特点

  • 最多可压裂35级;
  • 开位和关位球座均被锁定无法旋转;
  • 滑套打开后,开启状态被立即锁定;
  • 球座被磨铣掉后,可获得全尺寸的尾管/套管内径;
  • 复合球材料具有高抗冲击性和抗压能力;
  • 压裂球采用可溶解材料;石油圈原创www.oilsns.com
  • 优化了球/球座的承压面积。

投球压裂滑套优势

  • 关闭滑套磨铣球座时可以防砂,而且可以防止滑套提前打开;
  • 磨铣球座后可使用常规的套管完井工具作业;
  • 采用复合压裂球和铸铁球座,可以快速高效磨铣;
  • 系统安装操作具有灵活性。

液压滑套

液压压裂滑套(HFS)是一种无需油井干预的压裂滑套,具有冗余开启功能。通过向位于循环关闭阀上的坐封球施加压力,形成压差。当达到预定的剪切压力后,滑套打开。一旦打开,滑套可用于压裂第一级井段和/或作为泵送第一个投球滑套开启球的通道。

液压滑套特点

  • 施加内压打开压裂滑套;
  • 内置冗余的滑套打开系统;
  • 滑套打开后,开启状态被立即锁定;
  • 通孔的过流面积大于套管的过流面积。

液压滑套优势

  • 无需油井干预作业来打开滑套;
  • 提高可靠性,确保与地层的连通性;
  • 降低增产或生产期间滑套意外关闭的风险;
  • 增产或生产时无其它限制条件。

循环关闭阀

循环关闭阀(CCV)连接在尾管底部,当PosiFrac系统入井后,CCV用于循环流体。投球隔离套管内部压力,加压打开液压滑套。

循环关闭阀特点

  • 投球触发阀总成内部有冗余球座;
  • 拥有正压关闭锁定系统;
  • 具有大的循环面积和直连流动通道,能够确保大的排量;
  • 可以采用常规的磨铣底部钻具组合(BHA)磨铣球座。

循环关闭阀优势

  • 提高操作可靠性;
  • 双向密封,可以进行试压和井控作业;
  • 降低循环高密度钻井液时堵塞的风险;
  • 入井方便。

小编手中还握有PosiFrac多级水力压裂系统更多的相关资料,想获取?很简单:请将此文章分享至朋友圈,发送截图给小编Vicky(13299960962),小编会将资料打包奉上!

来自/TAM   译者/白小明    编辑/张永君
